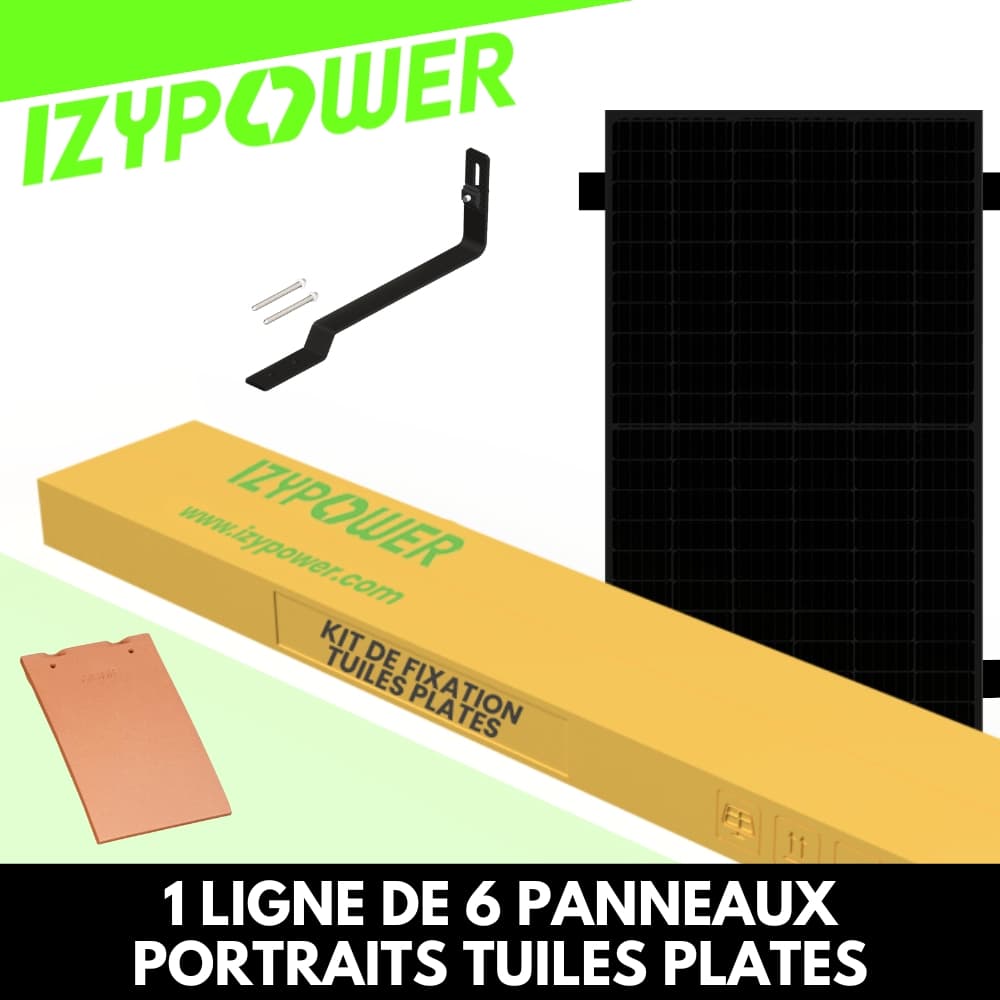

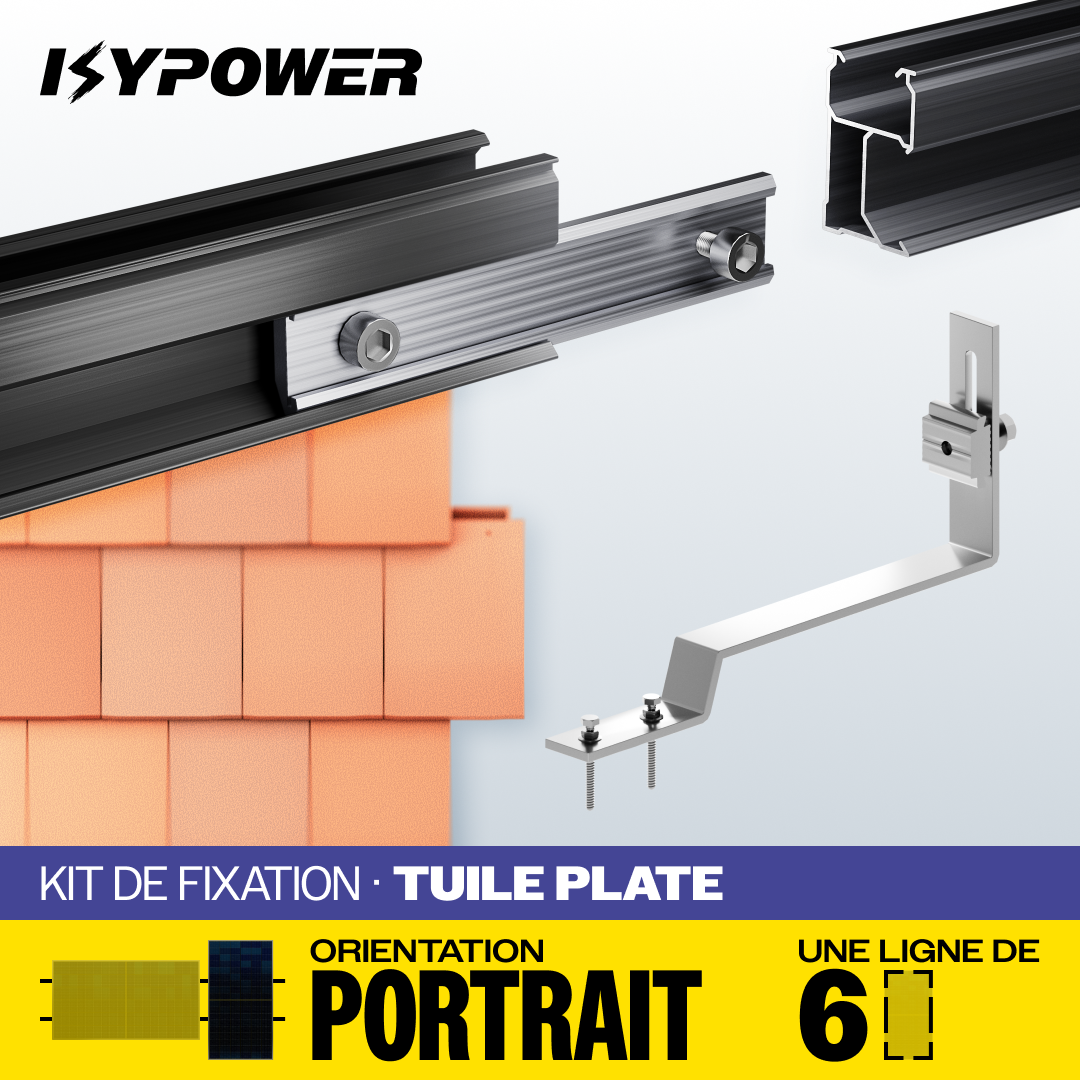

FIXATIONS 1 LIGNE DE 6 PANNEAUX TUILES PLATES PORTRAIT BOITE

Présentation du produit :

Le kit IZYFIX 6 panneaux – tuiles plates permet la fixation de 6 panneaux photovoltaïques 30 mm sur toiture en tuiles plates, avec pose en surimposition. Grâce à 1 boîte de début et 2 boîtes de milieu, ce kit offre une structure stable, résistante et sécurisée, incluant tous les éléments de montage, de liaison et de mise à la terre. Une solution idéale pour les projets résidentiels d’autoconsommation performants.

Contenu du kit :

    12 rails aluminium 1,20 m Full Black

    10 jonctions de rails

    4 bouchons de terminaison

    14 crochets de fixation tuiles plates

    28 vis à bois inox (2 par crochet)

    12 clips pour câble

    6 griffes de mise à la terre

    6 agrafes de mise à la terre

    1 platine de mise à la terre

    4 brides finales

    10 brides intermédiaires

    6 fixations micro-onduleurs

Composants du kit détaillés :

    12 rails aluminium anodisé noir – 1,20 m – robustes, modulaires et discrets

    10 jonctions aluminium + visserie inox – pour liaison structurelle et conductrice

    4 bouchons de terminaison – pour fermeture propre des extrémités

    14 crochets tuiles plates acier galvanisé – fixation directe dans la charpente

    28 vis à bois inox – ancrage solide (2 par crochet)

    4 brides finales aluminium noir – pour maintien des panneaux en extrémité

    10 brides intermédiaires aluminium noir – pour liaison entre panneaux

    12 clips câbles polyamide noir – pour câbles AC/DC de 4 à 6 mm²

    6 griffes de mise à la terre – liaison électrique directe panneau/rail

    6 agrafes de mise à la terre – liaison alternative via câble cuivre 6 mm²

    1 platine de mise à la terre – à visser sur rail

    6 fixations micro-onduleurs – compatibles Deye, Hoymiles, Stepuptech…

Compatibilité :

    ✅ Panneaux : 30 mm

    ✅ Toiture : tuiles plates uniquement

    ✅ Pose : en surimposition sur chevrons

    ✅ Orientation : portrait ou paysage

    ✅ Micro-onduleurs : tous formats standards

Conformité & sécurité :

    Matériaux : aluminium anodisé, visserie inox, acier galvanisé

    Mise à la terre : conforme via griffe, agrafe ou platine vissée

    Normes environnementales (RoHS) :

        Pb : IEC 62321-5:2013 – ICP-OES

        Cd : IEC 62321-5:2013 – ICP-OES

        Hg : IEC 62321-4:2013+AMD1:2017 – ICP-OES

        Cr(VI) : IEC 62321-7-1:2015 – UV-Vis

        PBBs / PBDEs : IEC 62321-6:2015 – GC-MS
