BOITE MILIEU FIXATIONS 2 PANNEAUX TUILES PLATES

Présentation du produit :

La boîte de milieu IZYFIX – tuiles plates permet la fixation de 2 panneaux photovoltaïques 30 mm situés au centre d’une ligne sur toiture en tuiles plates. Pensée pour les installations résidentielles modernes, elle se pose en surimposition avec crochets fixes et rails noirs 1,20 m, assurant une fixation fiable et une finition soignée. La liaison électrique est assurée par griffes ou agrafes de mise à la terre.

Contenu du kit :

    4 rails aluminium 1,20 m Full Black

    4 jonctions de rails avec visserie

    0 bouchon de terminaison

    4 crochets tuiles plates

    8 vis à bois inox (2 par crochet)

    4 clips maintien câbles DC/AC

    2 griffes de mise à la terre

    2 agrafes de mise à la terre

    0 platine de mise à la terre

    0 bride finale

    4 brides intermédiaires

    2 fixations micro-onduleurs

Composants du kit détaillés :

    4 rails aluminium anodisé noir 1,20 m – robustes, finition haut de gamme

    4 jonctions aluminium avec visserie inox – pour une connexion fiable des rails

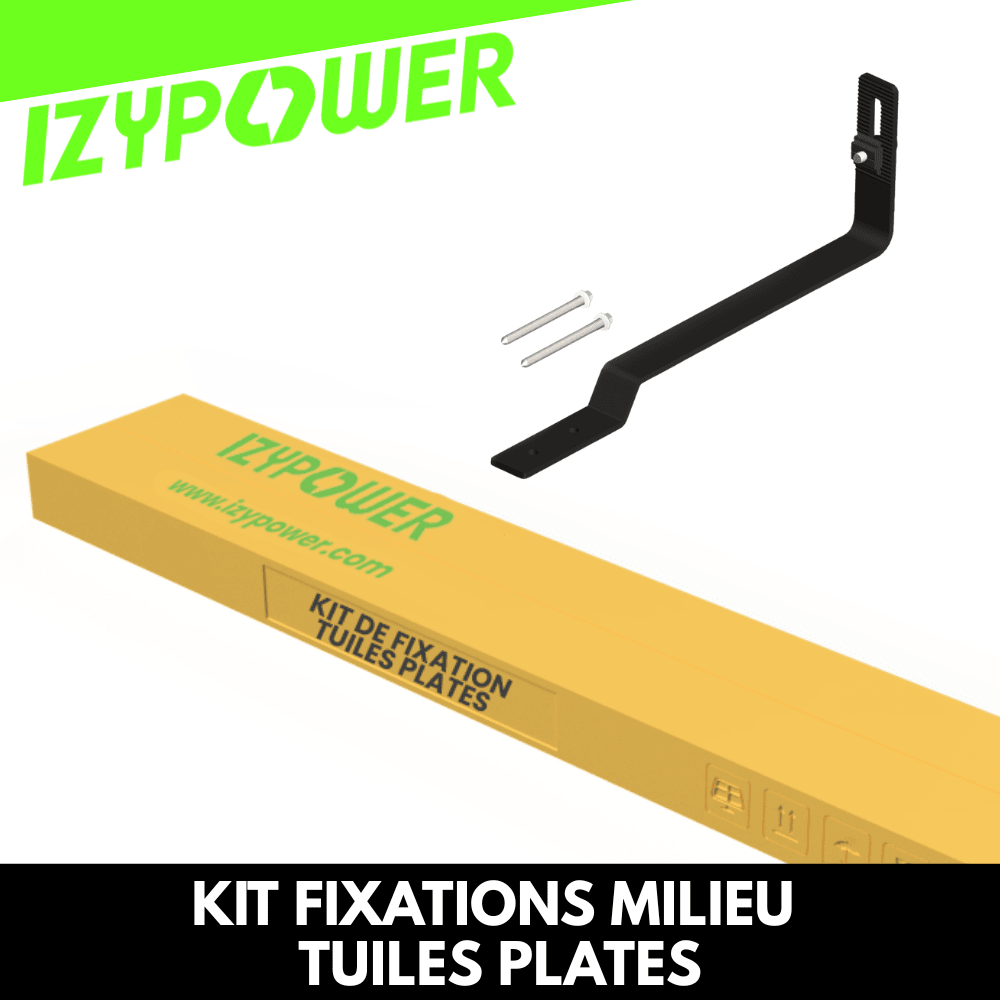

    4 crochets tuiles plates acier galvanisé – fixation directe sur chevrons, sans découpe

    8 vis à bois inox – pour ancrage des crochets (2 par crochet)

    4 brides intermédiaires aluminium noir – maintien central des panneaux

    4 clips câbles polyamide noir – pour câbles DC/AC de 4 à 6 mm²

    2 griffes de mise à la terre – contact direct entre cadre et rail

    2 agrafes de mise à la terre – alternative via câble cuivre 6 mm²

    2 fixations micro-onduleurs – compatibles Deye, Hoymiles, Stepuptech

Compatibilité :

    ✅ Panneaux solaires : 30 mm

    ✅ Toitures : tuiles plates uniquement

    ✅ Pose : en surimposition sur chevrons

    ✅ Micro-onduleurs : tous modèles

    ✅ Orientation : portrait ou paysage

Conformité & sécurité :

    Matériaux : aluminium anodisé, acier galvanisé, visserie inox

    Mise à la terre : conforme via griffe ou agrafe de liaison cuivre

    Normes environnementales (RoHS) :

        Pb : IEC 62321-5:2013 – ICP-OES

        Cd : IEC 62321-5:2013 – ICP-OES

        Hg : IEC 62321-4:2013+AMD1:2017 – ICP-OES

        Cr(VI) : IEC 62321-7-1:2015 – UV-Vis

        PBBs / PBDEs : IEC 62321-6:2015 – GC-MS
