BOITE DEBUT FIXATIONS 2 PANNEAUX TUILES PLATES

Présentation du produit :

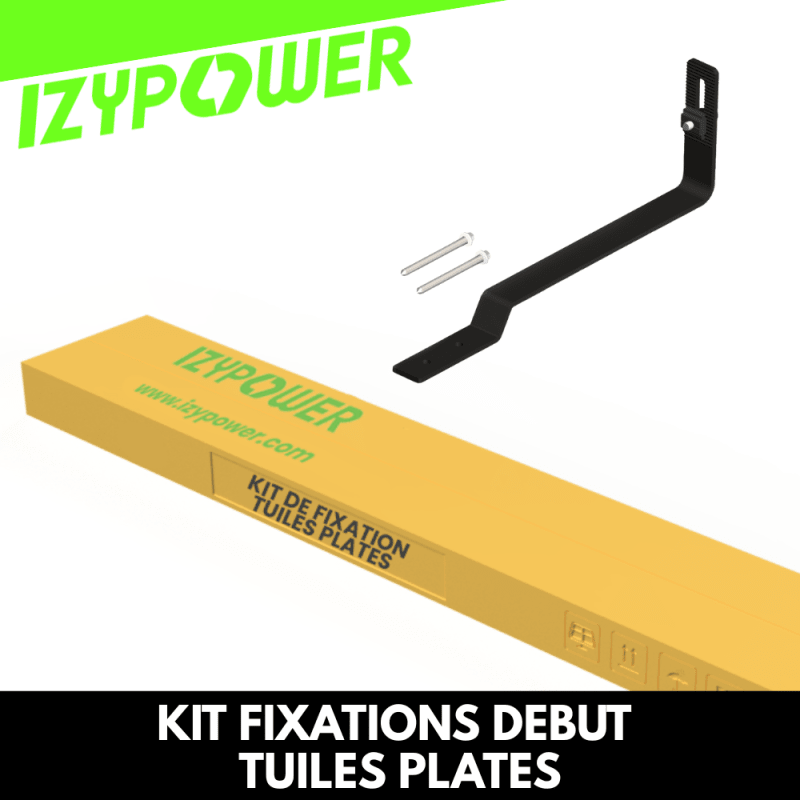

La boîte de début IZYFIX – version tuiles plates est conçue pour fixer 2 panneaux photovoltaïques de 30 mm en début et fin de rangée sur toiture en tuiles plates. Grâce à ses crochets fixes et une fixation directe dans la charpente à l’aide de vis inox, elle permet une pose en surimposition rapide, durable et esthétique. Les rails anodisés noirs garantissent un rendu homogène pour une intégration discrète sur toiture moderne.

Composants du kit détaillés :

    4 rails aluminium anodisé noir – 1,20 m – structure légère, solide et esthétique

    2 jonctions aluminium avec visserie inox – continuité structurelle et électrique

    6 crochets tuiles plates acier galvanisé – adaptés à la forme plane des tuiles, pose en surimposition

    12 vis à bois inox – ancrage des crochets dans la charpente (2 par crochet)

    4 brides finales aluminium noir – maintien des extrémités de rangée

    2 brides intermédiaires aluminium noir – fixation entre les deux panneaux

    4 clips câbles polyamide noir – pour câbles DC/AC (4 à 6 mm²), résistants aux UV

    2 griffes de mise à la terre – liaison électrique panneau / rail

    2 agrafes de mise à la terre – liaison par câble cuivre 6 mm² (alternative)

    1 platine de mise à la terre – vissage direct sur rail

    2 fixations micro-onduleurs – compatibles Deye, Hoymiles, Stepuptech…

Compatibilité :

    ✅ Panneaux solaires : épaisseur 30 mm

    ✅ Toiture : tuiles plates uniquement

    ✅ Pose : en surimposition (crochets sur chevrons)

    ✅ Orientation : portrait ou paysage

    ✅ Micro-onduleurs : tous formats

Conformité & sécurité :

    Matériaux : aluminium anodisé, acier galvanisé, visserie inox

    Mise à la terre : conforme via griffe, agrafe ou platine vissée

    Normes environnementales (RoHS) :

        Pb : IEC 62321-5:2013 – ICP-OES

        Cd : IEC 62321-5:2013 – ICP-OES

        Hg : IEC 62321-4:2013+AMD1:2017 – ICP-OES

        Cr(VI) : IEC 62321-7-1:2015 – UV-Vis

        PBBs / PBDEs : IEC 62321-6:2015 – GC-MS
