Présentation du produit :

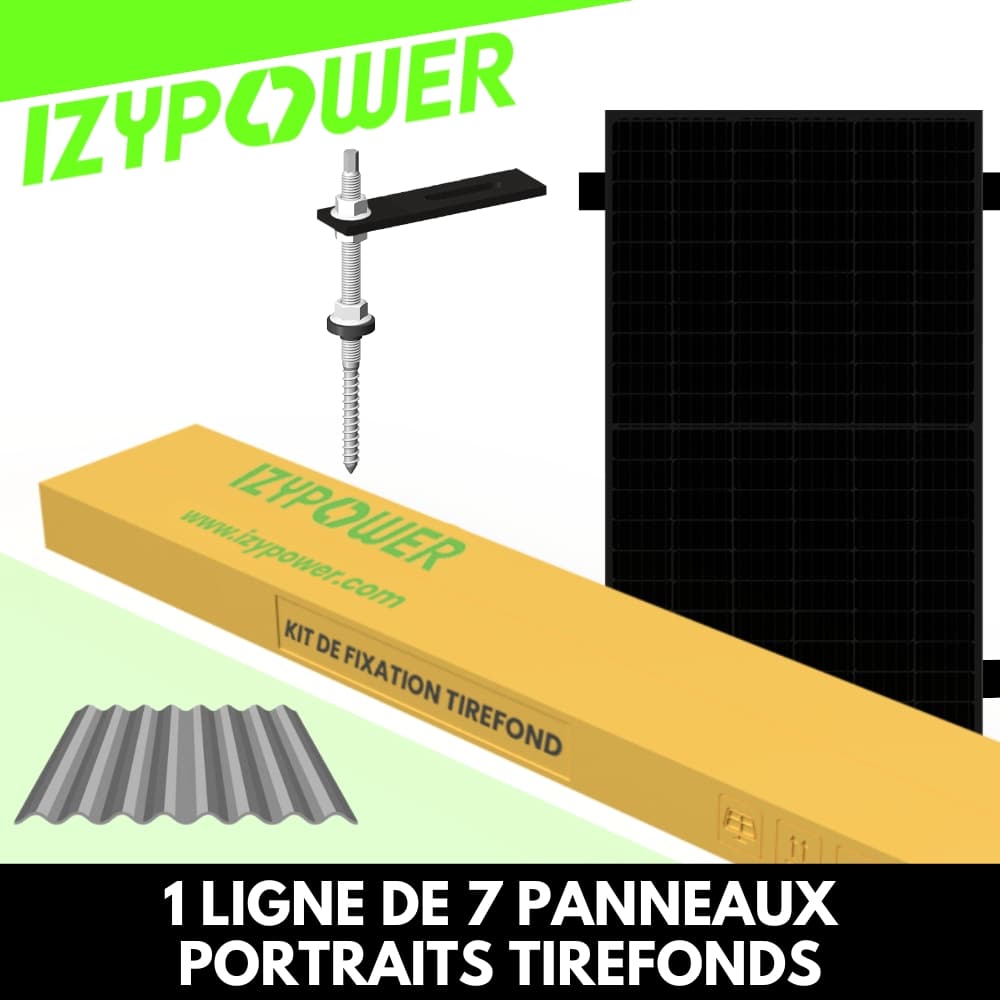

Le kit IZYFIX 7 panneaux est une solution complète pour l’installation de 7 panneaux photovoltaïques 30 mm sur une toiture en tôle ondulée, avec un ancrage renforcé par tirefonds vissés dans la charpente bois. Il comprend 1 boîte de début et 3 boîtes de milieu, permettant une structure résistante, une mise à la terre conforme et une finition soignée grâce aux rails noirs anodisés.
Contenu du kit :
16 rails aluminium 1,20 m Full Black
14 jonctions de rails avec visserie
4 bouchons de terminaison
16 crochets tôle ondulée
16 tirefonds renforcés
16 clips maintien câbles DC/AC
8 griffes de mise à la terre
8 agrafes de mise à la terre
1 platine de mise à la terre
4 brides finales
14 brides intermédiaires
8 fixations micro-onduleurs
Composants du kit détaillés :
16 rails aluminium anodisé noir 1,20 m – structure modulaire pour calepinage optimisé
14 jonctions aluminium avec visserie inox – pour liaison fiable entre rails
16 crochets tôle ondulée acier galvanisé – fixation directe sur chevron par tirefonds
16 tirefonds acier zingué – ancrage profond, haute résistance mécanique
4 brides finales aluminium noir – pour premier et dernier panneau
14 brides intermédiaires aluminium noir – pour les panneaux centraux
16 clips câbles polyamide noir – pour câblage AC/DC section 4 à 6 mm²
8 griffes de mise à la terre – assurent le contact panneau/rail sans câble
8 agrafes de mise à la terre – alternative via câble cuivre 6 mm²
1 platine de mise à la terre – à visser sur rail pour raccordement conducteur cuivre
8 fixations micro-onduleurs – compatibles Deye, Hoymiles, Stepuptech…
Compatibilité :
✅ Panneaux : 30 mm
✅ Toiture : tôle ondulée (structure bois)
✅ Pose : en surimposition par tirefonds
✅ Micro-onduleurs : tous formats
✅ Calepinage : portrait ou paysage
