BOITE DEBUT FIXATIONS 2 PANNEAUX TIREFONDS

🛠️ Présentation du produit

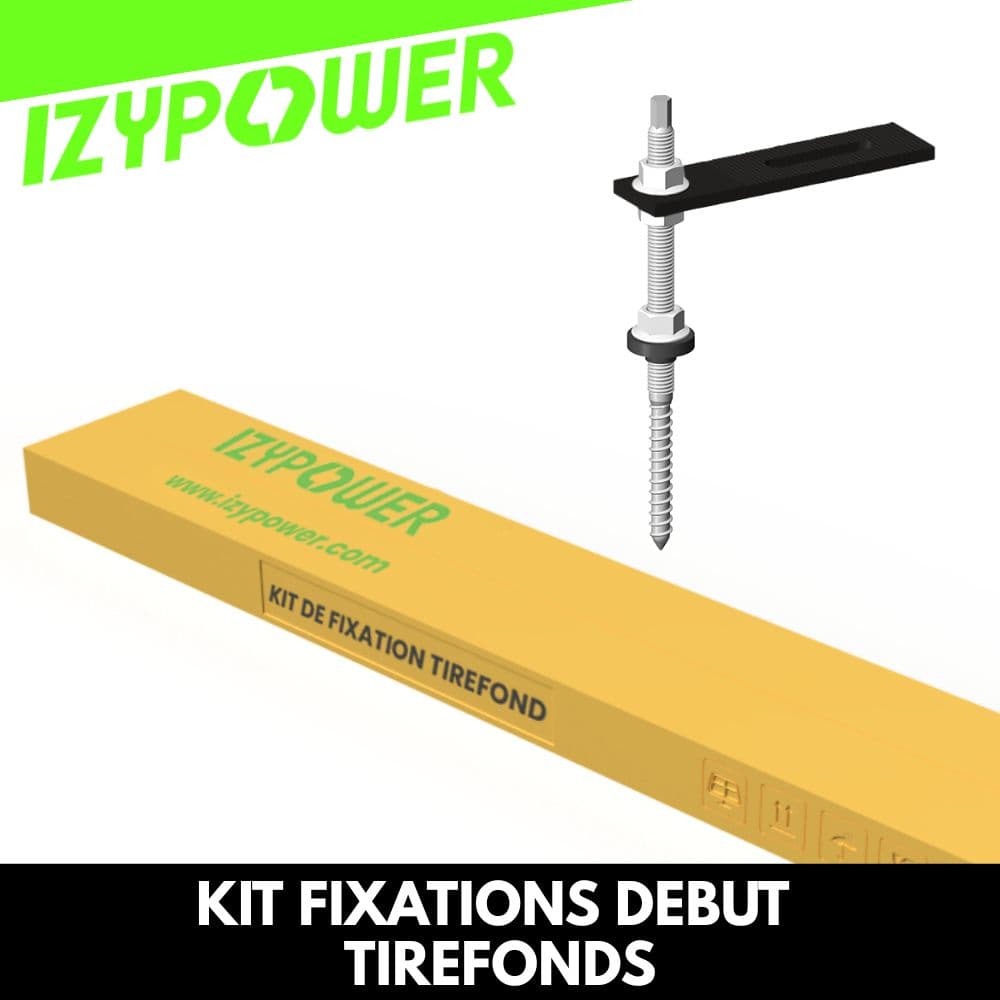

La boîte IZYFIX Début est un kit de fixation prêt à poser, conçu pour l’installation des deux premiers panneaux solaires d’une ligne (début et fin de rangée).

Ce kit est spécialement adapté aux panneaux de 30 mm d’épaisseur et aux installations en surimposition sur tous types de toitures (tuiles, ardoises, tôles, bac acier).

Grâce à sa finition Full Black et ses composants normalisés, ce kit simplifie la pose, sécurise la mise à la terre et assure une esthétique irréprochable.

🔧 Composants du kit détaillés

•     4 rails aluminium 1,20 m Full Black

    Aluminium anodisé noir – profil 40×40 mm – canal supérieur compatible fixation M8.

•     2 jonctions de rails

    Assurent la connexion mécanique et électrique entre les rails. Aluminium + visserie inox.

•     4 bouchons de terminaison

    Finition propre et protection des extrémités de rail contre les infiltrations.

•     4 fixations tirefonds pour toiture ondulée

    Compatibles toiture ondulée. Hauteur réglable.

•     2 griffes de mise à la terre

    Créent le contact entre cadre panneau et rail pour mise à la terre directe conforme à la NF C15-100.

•     2 agrafes de mise à la terre

    Alternative aux griffes, pour connexion du cadre au câble de terre 6 mm².

•     4 clips maintien câbles DC/AC

    Clips polyamide anti-UV – passage câbles 4 à 6 mm² – fixation sans outil.

•     4 brides finales (étriers)

    Fixent solidement le 1er et le dernier panneau de la rangée. Aluminium anodisé noir.

•     2 brides intermédiaires (étriers)

    Assurent la liaison centrale entre deux panneaux 30 mm. Aluminium noir + visserie inox.

•     2 fixations micro-onduleurs

    Compatibles Deye, Hoymiles, Stepuptech… Pose rapide sous rail (rainure M8).

⚙️ Compatibilité et applications

    ✅ Panneaux photovoltaïques 30 mm uniquement

    ✅ Toitures : tuiles (plates/mécaniques), ardoises, bac acier, tôle ondulée

    ✅ Compatible micro-onduleurs toutes marques

    ✅ Pose en surimposition

🔐 Conformité & sécurité

(Pb) IEC 62321-5:2013 – ICP-OES

(Cd) IEC 62321-5:2013 – ICP-OES

(Hg) IEC 62321-4:2013+AMD1:2017 CSV – ICP-OES

(Cr(VI)) IEC 62321-7-1:2015 – UV-Vis

(PBBs) IEC 62321-6:2015 – GC-MS

(PBDEs) IEC 62321-6:2015 – GC-MS
