BOITE MILIEU FIXATIONS 2 PANNEAUX TIREFONDS

🛠️ Présentation du produit

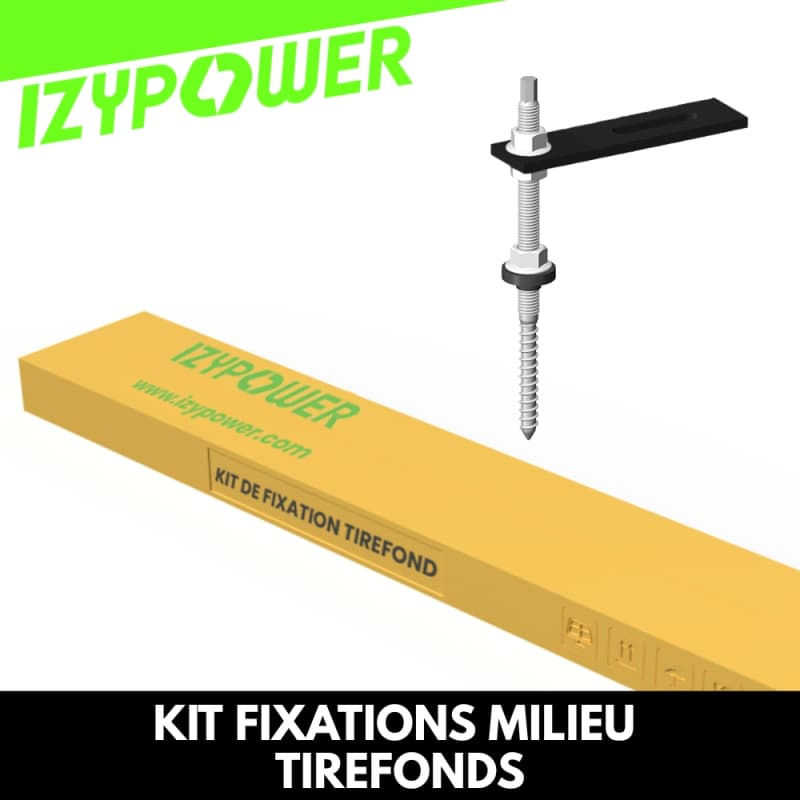

La boîte de milieu IZYFIX – version Tirefonds est conçue pour la fixation de 2 panneaux solaires adjacents (milieu de ligne) sur toiture en tôle ondulée.
Grâce à son système d’ancrage par tirefonds vissés dans la charpente bois, elle assure une fixation durable et résistante, même dans les zones ventées.
L’ensemble est fourni avec des rails noirs anodisés pour un rendu esthétique premium.

🔧 Composants du kit détaillés

4 rails aluminium 1,20 m Full Black

Aluminium anodisé noir – section 40x40 mm – canal supérieur M8.

2 jonctions de rails

Liaison mécanique et électrique entre les rails. Aluminium + visserie inox.

4 tirefonds pour fixation charpente

Compatibles toiture ondulée

4 clips maintien câbles DC/AC

Clips polyamide noir – anti-UV – pour passage sécurisé des câbles 4 à 6 mm².

2 griffes de mise à la terre

Assurent le contact électrique entre cadre panneau et rail – conforme NF C15-100.

2 agrafe de mise à la terre

Assurent la mise a la terre du panneau via cable de terre en direct – conforme NF C15-100.

4 brides intermédiaires (étriers)

Fixation centrale entre deux panneaux de 30 mm. Aluminium anodisé noir, visserie inox M8.

2 fixations micro-onduleurs

Compatibles avec tous micro-onduleurs courants (Deye, Hoymiles, Stepuptech…)

⚙️ Compatibilité et applications

    ✅ Panneaux photovoltaïques 30 mm uniquement

    ✅ Toitures : tôle ondulée

    ✅ Compatible micro-onduleurs toutes marques

    ✅ Pose en surimposition

🔐 Conformité & sécurité

(Pb) IEC 62321-5:2013 – ICP-OES

(Cd) IEC 62321-5:2013 – ICP-OES

(Hg) IEC 62321-4:2013+AMD1:2017 CSV – ICP-OES

(Cr(VI)) IEC 62321-7-1:2015 – UV-Vis

(PBBs) IEC 62321-6:2015 – GC-MS

(PBDEs) IEC 62321-6:2015 – GC-MS
