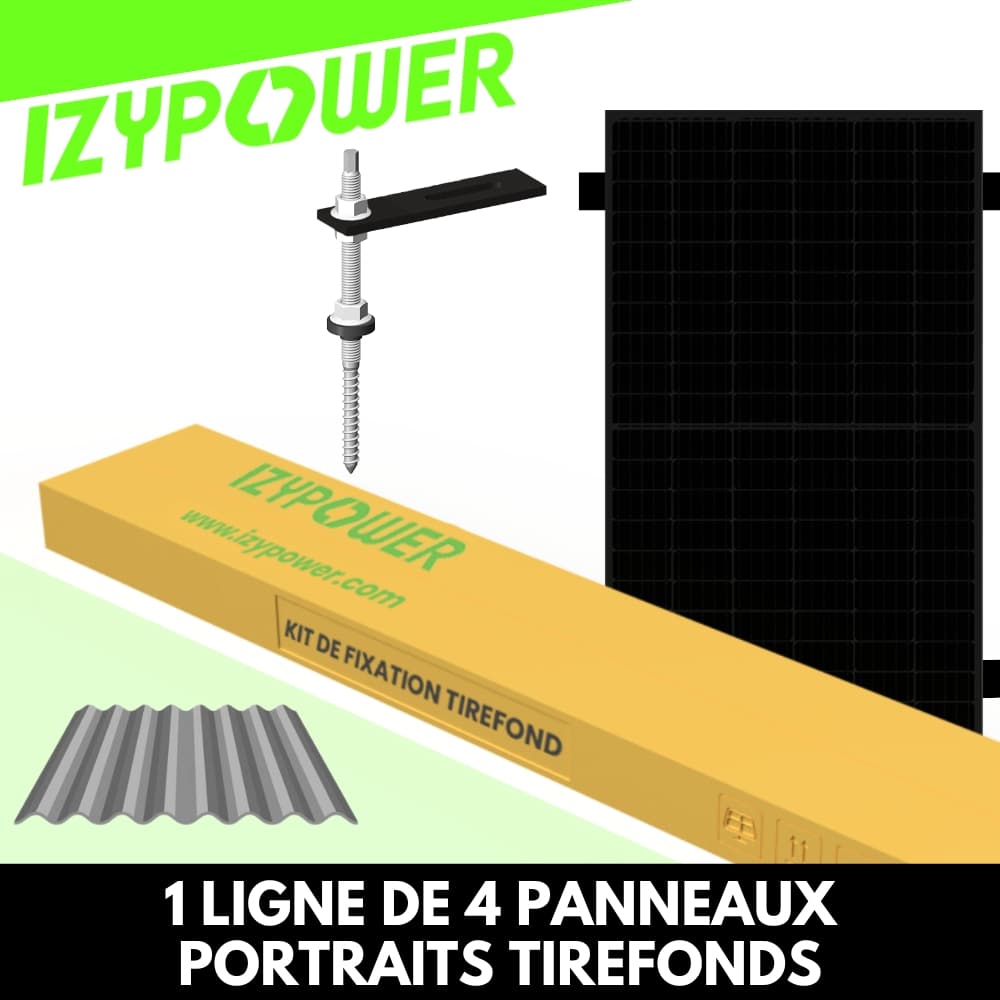

FIXATIONS 1 LIGNE DE 4 PANNEAUX TIREFONDS PORTRAIT BOITE

Présentation du produit :

Le kit IZYFIX 4 panneaux permet la fixation en toute sécurité de quatre panneaux photovoltaïques de 30 mm sur une toiture en tôle ondulée, avec ancrage direct dans la charpente bois par tirefonds renforcés. Il comprend une boîte de début et une boîte de milieu, garantissant une structure résistante et une pose rapide. La finition Full Black assure un rendu discret et professionnel.

Contenu du kit :

    8 rails aluminium 1,20 m Full Black

    6 jonctions de rails avec visserie

    4 bouchons de terminaison

    8 crochets tôle ondulée

    8 tirefonds renforcés

    8 clips maintien câbles DC/AC

    4 griffes de mise à la terre

    4 agrafes de mise à la terre

    3 platines de mise à la terre

    4 brides finales

    6 brides intermédiaires

    4 fixations micro-onduleurs

Composants du kit détaillés :

    8 rails aluminium anodisé noir 1,20 m – robustes et discrets

    6 jonctions aluminium + visserie inox – assemblage mécanique et conducteur

    8 crochets tôle ondulée en acier galvanisé – adaptés à la pose avec tirefonds

    8 tirefonds acier zingué – filetage profond pour ancrage fiable

    4 brides finales aluminium noir – pour extrémités (panneaux 1 et 4)

    6 brides intermédiaires aluminium noir – pour liaisons centrales

    8 clips câbles polyamide noir – pour DC et AC de 4 à 6 mm²

    4 griffes de mise à la terre – contact direct panneau/rail

    4 agrafes de mise à la terre – alternative via câble cuivre 6 mm²

    3 platines de mise à la terre – vissage direct sur rail

    4 fixations micro-onduleurs – compatibles tous formats

Compatibilité :

    ✅ Panneaux : 30 mm

    ✅ Toiture : tôle ondulée (structure bois)

    ✅ Micro-onduleurs : tous modèles

    ✅ Pose : en surimposition via tirefonds

    ✅ Calepinage : portrait ou paysage

Conformité & sécurité :

    Matériaux : aluminium anodisé noir, acier galvanisé, visserie inox

    Normes environnementales (RoHS) :

        (Pb) IEC 62321-5:2013 – ICP-OES

        (Cd) IEC 62321-5:2013 – ICP-OES

        (Hg) IEC 62321-4:2013+AMD1:2017 CSV – ICP-OES

        (Cr(VI)) IEC 62321-7-1:2015 – UV-Vis

        (PBBs) IEC 62321-6:2015 – GC-MS

        (PBDEs) IEC 62321-6:2015 – GC-MS

    Mise à la terre : par griffes, agrafes ou platines vissées
