Présentation du produit :

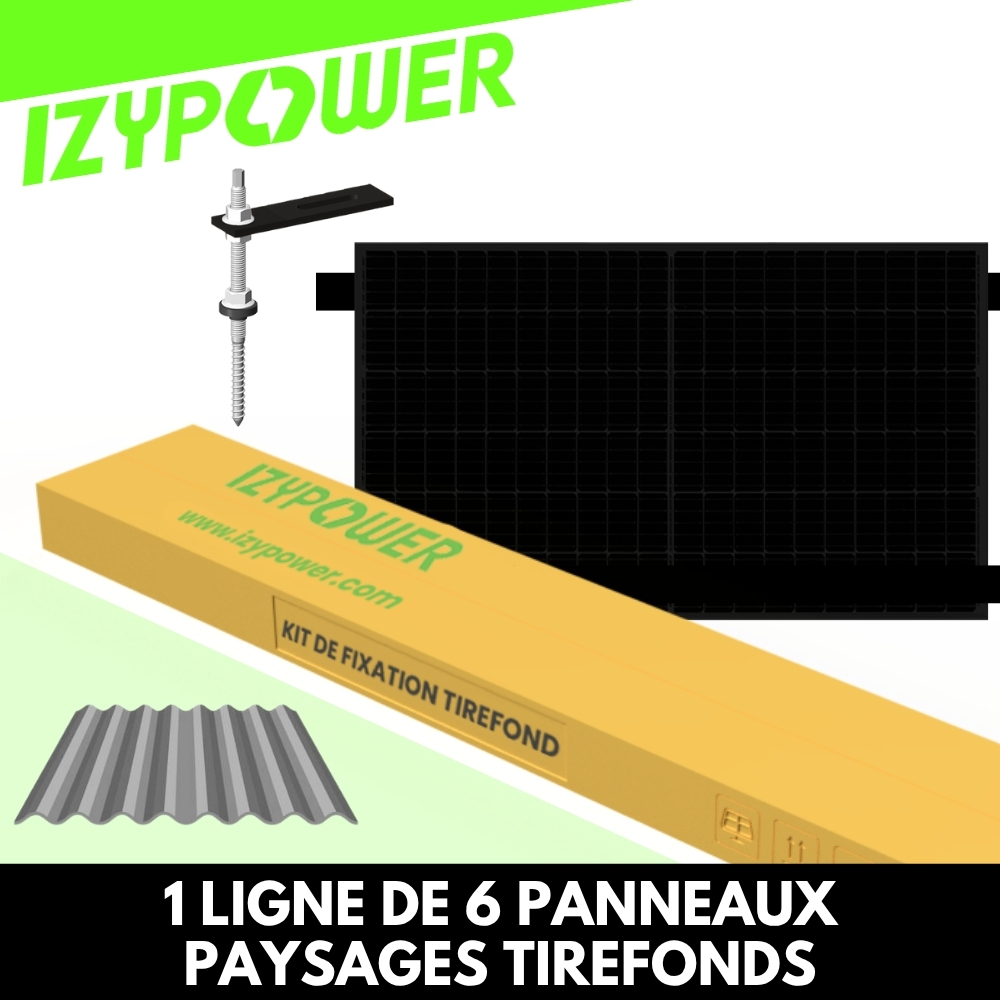

Le kit IZYFIX 6 panneaux – tirefonds – format paysage est conçu pour la fixation de 6 panneaux photovoltaïques de 30 mm en position horizontale sur toiture en toles ondulées.
Il est composé de 2 boîtes de début et 4 boîtes de milieu, offrant une installation robuste, rapide et conforme aux normes, avec une finition soignée grâce aux rails noirs anodisés.
Contenu du kit :
24 rails aluminium 1,20 m Full Black
20 jonctions de rails
8 bouchons de terminaison
28 crochets de fixation tirefonds
56 vis à bois inox (2 par crochet)
24 clips pour câble
16 griffes de mise à la terre
12 agrafes de mise à la terre
2 platines de mise à la terre
8 brides finales
20 brides intermédiaires
12 fixations micro-onduleurs
Composants du kit détaillés :
24 rails aluminium anodisé noir – 1,20 m – solides, esthétiques et durables
20 jonctions aluminium avec visserie inox – pour continuité mécanique et conductrice
8 bouchons de terminaison – pour finition propre des extrémités
28 crochets tirefonds acier galvanisé – à visser directement dans les chevrons
56 vis à bois inox – 2 par crochet pour un ancrage fiable
8 brides finales aluminium noir – pour panneaux en extrémité de ligne
20 brides intermédiaires aluminium noir – pour liaison entre panneaux
24 clips câbles polyamide noir – pour câblage AC/DC (section 4 à 6 mm²)
16 griffes de mise à la terre – contact électrique panneau/rail
12 agrafes de mise à la terre – pour liaison cuivre 6 mm²
2 platines de mise à la terre – vissage sur rails
12 fixations micro-onduleurs – compatibles Deye, Hoymiles, Stepuptech…
Compatibilité :
✅ Panneaux : 30 mm
✅ Toiture : tirefonds
✅ Pose : surimposition sur chevrons – format paysage
✅ Orientation : horizontal
✅ Micro-onduleurs : tous formats
