Présentation du produit :

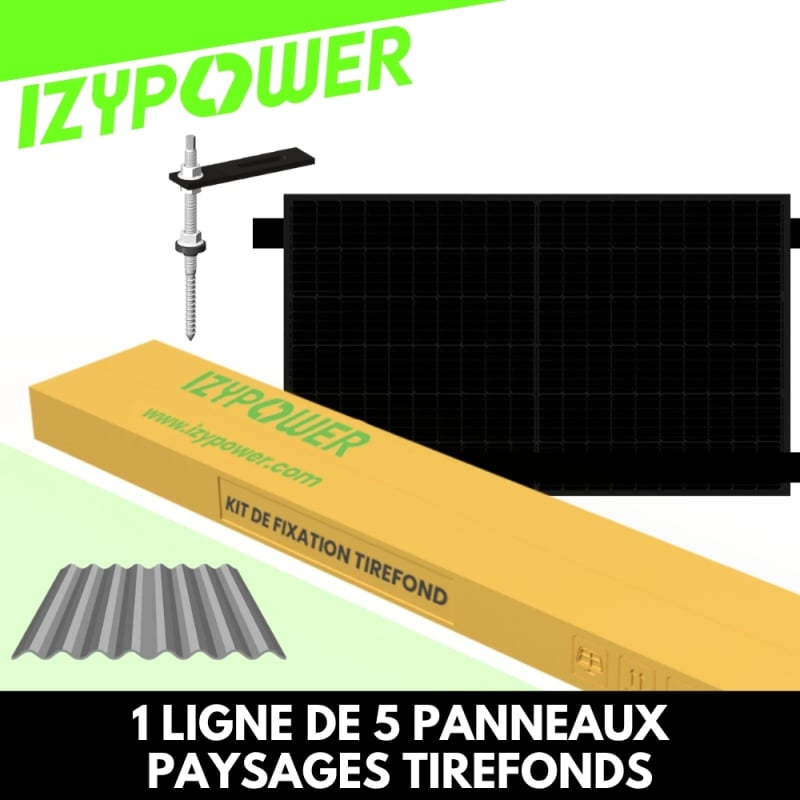

Le kit IZYFIX 5 panneaux – tirefonds – format paysage est conçu pour la fixation de 5 panneaux photovoltaïques de 30 mm en position horizontale sur toiture en tole ondulée.
Il est composé de 2 boîtes de début et 3 boîtes de milieu, garantissant une structure robuste, une mise à la terre conforme et une installation rapide grâce à une conception modulaire et des rails noirs anodisés.
Contenu du kit :
20 rails aluminium 1,20 m Full Black
16 jonctions de rails
8 bouchons de terminaison
24 crochets de fixation tirefonds
48 vis à bois inox (2 par crochet)
20 clips pour câble
14 griffes de mise à la terre
10 agrafes de mise à la terre
2 platines de mise à la terre
8 brides finales
16 brides intermédiaires
10 fixations micro-onduleurs
Composants du kit détaillés :
20 rails aluminium anodisé noir – 1,20 m – robustes et discrets
16 jonctions aluminium avec visserie inox – pour liaison fiable des rails
8 bouchons de terminaison – pour finition soignée des extrémités
24 crochets tirefonds acier galvanisé – pour fixation directe sur chevrons
48 vis à bois inox – pour fixation sécurisée des crochets
8 brides finales aluminium noir – pour maintien des panneaux en extrémité
16 brides intermédiaires aluminium noir – pour liaison centrale
20 clips câbles polyamide noir – pour câblage AC/DC de 4 à 6 mm²
14 griffes de mise à la terre – liaison électrique panneau / rail
10 agrafes de mise à la terre – liaison via conducteur cuivre 6 mm²
2 platines de mise à la terre – vissage sur rail
10 fixations micro-onduleurs – compatibles Deye, Hoymiles, Stepuptech…
Compatibilité :
✅ Panneaux : 30 mm
✅ Toiture : tirefonds
✅ Pose : surimposition – format paysage
✅ Orientation : horizontal
✅ Micro-onduleurs : tous modèles du marché
