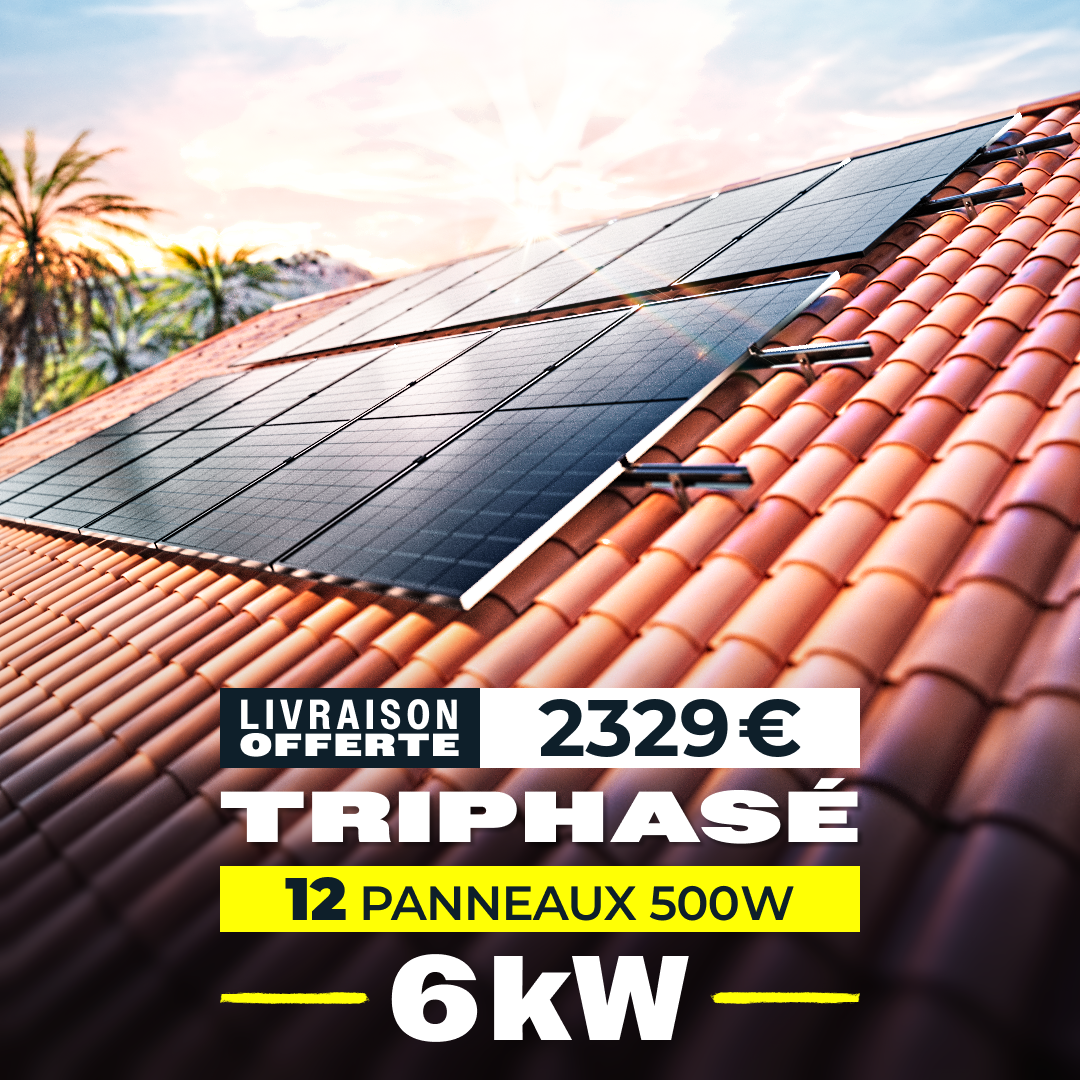

KIT TRIPHASÉ 6.00kW - 12 PANNEAUX 500W ISYPOWER - MICRO ISYPOWER 2000W

Ce kit solaire d'autoconsommation de 6 kWc est conçu pour les logements alimentés en triphasé. Il s'agit d'une installation fixe, raccordée au tableau électrique par un coffret AC de protection triphasé. Il s'adresse aux foyers à forte consommation en journée : ballon d'eau chaude, lave-linge, lave-vaisselle, pompe de piscine, pompe à chaleur, climatisation, recharge de véhicule électrique, etc.

Une production répartie sur les 3 phases

En triphasé, le logement est alimenté par trois phases distinctes. Les trois micro-onduleurs IP-2000-W4 sont répartis sur les 3 phases, à raison de 2000 VA par phase. Cette répartition équilibrée présente deux avantages :

• la production solaire est disponible sur chaque phase, là où se trouvent vos appareils ;
• l'installation reste équilibrée, conformément aux bonnes pratiques de raccordement en triphasé.

Douze panneaux ISYPOWER 500W N-Type TopCon bifaciaux

Les panneaux ISYPOWER IZ182x210-M-54-NB-500W utilisent des cellules N-Type TopCon. Cette technologie offre un rendement de 22,48 % et une très faible perte de puissance dans le temps : 0,4 % par an seulement, avec 87,4 % de la puissance garantie à 30 ans.

Leur structure bifaciale capte aussi la lumière réfléchie sur la face arrière. Selon l'environnement, la production augmente jusqu'à +25 %.

Leurs 108 demi-cellules limitent les pertes et réduisent l'impact d'une ombre partielle. Le double vitrage Full Black résiste à 5400 Pa de charge de neige et 2400 Pa de charge de vent. Le module est protégé contre le PID et la corrosion (tests TÜV Nord). Le design entièrement noir assure une intégration discrète en toiture.

Trois micro-onduleurs ISYPOWER IP-2000-W4 : un MPPT par panneau

Chaque micro-onduleur IP-2000-W4 raccorde 4 panneaux sur 4 entrées MPPT indépendantes, soit 12 MPPT au total pour les 12 panneaux. Chaque panneau est ainsi optimisé séparément : si l'un est ombragé ou orienté différemment, la production des autres n'est pas pénalisée. Cette architecture permet aussi de répartir les panneaux sur plusieurs pans de toiture, avec un groupe de 4 panneaux par micro-onduleur.

Les micro-onduleurs affichent un rendement maximal CEC de 96,6 % et un rendement MPPT de 99,8 %. Leurs boîtiers métalliques IP67 permettent une installation en extérieur, directement sous les panneaux, de -40 °C à +65 °C. Ils sont certifiés EN 50549 et EN/IEC 62109-1/2.

Suivi de production WiFi intégré

Chaque micro-onduleur intègre directement son module WiFi : aucun boîtier supplémentaire n'est nécessaire. Une fois connectés à votre box internet en quelques minutes, ils transmettent leurs données à l'application ISYPOWER Cloud, gratuite et sans abonnement. L'affichage est actualisé toutes les 3 minutes.

Concrètement, vous pouvez :

• suivre votre production en temps réel sur smartphone ;
• consulter l'historique jour par jour, mois par mois et année par année ;
• repérer les heures de forte production pour y programmer vos appareils et augmenter vos économies ;
• vérifier en un coup d'œil que chaque panneau fonctionne correctement.

Coffret AC triphasé 27,6 kW : toutes les protections en un seul boîtier

Le coffret AC triphasé précâblé regroupe les protections nécessaires entre les micro-onduleurs et le tableau électrique :

• Différentiel tétrapolaire 40 A type A 30 mA : il protège les personnes contre les fuites de courant et assure une déconnexion rapide en cas de défaut.
• Parafoudre de classe II avec disjoncteur dédié : il absorbe les surtensions dues à la foudre ou aux perturbations du réseau, jusqu'à 40 kA par phase. Il est protégé par son propre disjoncteur 20 A et doté d'un indicateur de fin de vie.
• 6 disjoncteurs 20 A courbe C : ils protègent 6 départs contre les surcharges et les courts-circuits, avec un pouvoir de coupure de 6 kA.

Son boîtier étanche IP65 et ses dimensions compactes facilitent son installation. Sa capacité de 27,6 kW en triphasé (400 V) laisse une large marge d'évolution.

Une connectique rapide et étanche

Chaque micro-onduleur est relié au coffret AC par un câble d'alimentation 3G, disponible en option selon la longueur nécessaire. Le kit fournit :

• 3 connecteurs 3G (IP68, 3 broches vissées L, N et PE), un par micro-onduleur, compatibles avec les câbles 3G2,5 et 3G4 ;
• 6 connecteurs rapides M25 (IP65, 3 broches vissées), pour le raccordement sous le coffret AC, compatibles avec les câbles 3G2,5 et 3G4.

Étiquettes Consuel incluses

Le kit comprend un jeu d'étiquettes réglementaires pour coffret AC et micro-onduleurs, soit 2 planches d'autocollants avec notices explicatives. Elles signalent la présence d'une installation photovoltaïque et facilitent l'obtention de l'attestation Consuel, obligatoire pour cette installation.

Des panneaux parfaitement adaptés aux micro-onduleurs

Les panneaux de 500 W entrent dans la plage de puissance acceptée par le micro-onduleur IP-2000-W4 (400 à 670+ W par entrée). Leurs caractéristiques électriques respectent ses limites :

• tension de fonctionnement (Vmp) de 33,33 V, au cœur de la plage MPPT de 20 à 60 V ;
• tension à vide de 40,07 V, qui atteint environ 43,6 V par grand froid (-10 °C), bien en dessous du maximum de 61 V ;
• courant de fonctionnement (Imp) de 15,00 A, sous la limite de 18 A par entrée ;
• courant de court-circuit de 15,90 A, et même avec un gain bifacial de +25 % (environ 19,9 A), sous la limite de 25 A par entrée.

Composition du kit

• 12 × panneaux photovoltaïques ISYPOWER BIFACIAL NTYPE IZ182x210-M-54-NB-500W, avec câbles MC4 prémontés
• 3 × micro-onduleurs ISYPOWER IP-2000-W4
• 1 × suivi de production WiFi, intégré à chaque micro-onduleur
• 1 × coffret AC triphasé 27,6 kW précâblé, 6 départs
• 3 × connecteurs 3G pour micro-onduleurs
• 6 × connecteurs rapides M25 pour coffret AC
• 1 × jeu d'étiquettes Consuel

Non inclus, disponibles en option : les fixations (selon votre type de toiture), les câbles 3G, le câble de terre, le coffret de jonction et le Smart Meter SMART AI (IP-SMARTIA-W3).

Fonctionnement

1. Production : les douze panneaux convertissent la lumière du soleil en courant continu, par leur face avant et leur face arrière.
2. Conversion : les trois micro-onduleurs optimisent chaque panneau grâce à leurs 12 MPPT et transforment le courant en 230 V alternatif.
3. Répartition : chaque micro-onduleur injecte sa production sur une phase différente, pour une installation équilibrée.
4. Protection : le courant passe par le coffret AC triphasé, qui protège l'installation et les personnes (différentiel, parafoudre, disjoncteurs).
5. Autoconsommation : raccordée au tableau électrique, l'électricité alimente en priorité les appareils en fonctionnement dans le logement.
6. Surplus : si la production dépasse la consommation du moment, l'excédent part sur le réseau public.
7. Suivi : la production est visible en temps réel dans l'application ISYPOWER Cloud.

Puissance et performances

• Puissance crête des panneaux : 12 × 500 Wc = 6000 Wc
• Puissance de sortie nominale des micro-onduleurs : 3 × 2000 VA = 6000 VA, soit 2000 VA par phase
• Production possible avec le gain bifacial : jusqu'à 7500 W côté panneaux, pour atteindre plus souvent les 6000 VA de sortie

En pratique, un panneau délivre rarement sa puissance nominale : chaleur, angle du soleil et luminosité variable réduisent sa production réelle. La face arrière bifaciale compense ces pertes avec jusqu'à +25 % de production. Les micro-onduleurs atteignent ainsi plus souvent et plus longtemps leur puissance maximale.

Production et économies estimées : le kit produit environ 9474 kWh par an. Valorisée à 0,194 € par kWh, cette production représente jusqu'à environ 1838 € d'économies par an si elle est entièrement autoconsommée. La part réellement autoconsommée dépend de vos habitudes : programmer vos appareils en journée permet de l'augmenter.

Installation et raccordement

• Panneaux : 1961 × 1134 × 30 mm pour 26,6 kg chacun, avec fixations disponibles en option selon votre toiture.
• Micro-onduleurs : boîtiers métalliques IP67 de 347 × 260 × 36,5 mm pour 5,1 kg, installés sous les panneaux. Ils se raccordent aux panneaux par les câbles MC4 prémontés.
• Liaison micro-onduleurs / coffret AC : un câble 3G (en option) par micro-onduleur, équipé d'un connecteur 3G côté micro-onduleur et d'un connecteur M25 sous le coffret. Chaque micro-onduleur est raccordé à une phase différente.
• Coffret AC triphasé : IP65, installé entre les micro-onduleurs et le tableau électrique.
• Coffret de jonction : disponible en option.
• Mise à la terre : le câble de terre est disponible en option.
• Conformité : l'installation doit respecter la norme NF C 15-100. Les étiquettes Consuel fournies complètent la mise en conformité.

Compatibilité et évolutivité

• Coffret AC évolutif : avec 6 départs pour 3 micro-onduleurs et une capacité de 27,6 kW, il laisse 3 départs libres pour ajouter ultérieurement des micro-onduleurs ou des batteries.
• Smart Meter ISYPOWER SMART AI (IP-SMARTIA-W3) (en option) : compatible mono et triphasé, il permet le pilotage intelligent de l'écosystème ISYPOWER et la fonction zéro injection.
• Extension de garantie des micro-onduleurs (en option) : de 15 à 25 ans.

Pilotage intelligent et zéro injection

Par défaut, le surplus non consommé est injecté sur le réseau. Avec le Smart Meter SMART AI (IP-SMARTIA-W3, en option), les micro-onduleurs peuvent fonctionner en zéro injection : la production est ajustée en temps réel à la consommation du logement, pour éviter d'injecter gratuitement de l'énergie sur le réseau. Cette fonction nécessite le Smart Meter et sa configuration ; elle n'est pas active d'origine.

Réglementation et démarches

• Mairie : une pose en toiture nécessite généralement une déclaration préalable de travaux.
• Enedis : l'installation doit être déclarée à Enedis. Il s'agit d'une convention d'autoconsommation sans injection (CACSI) si vous ne vendez pas votre surplus, ou d'une demande de raccordement si vous souhaitez le vendre.
• Consuel : l'attestation de conformité Consuel est obligatoire pour cette installation. Les étiquettes fournies facilitent son obtention.

Avantages clients

• Conçu pour le triphasé : production répartie sur les 3 phases, 2000 VA par phase.
• Installation fixe et sécurisée : coffret AC triphasé avec différentiel tétrapolaire 30 mA, parafoudre et disjoncteurs, inclus dans le kit.
• Suivi de production WiFi intégré : production en temps réel et historique sur smartphone, sans abonnement ni boîtier supplémentaire.
• Raccordement rapide : connecteurs 3G et M25 fournis, étanches.
• Prêt pour le Consuel : étiquettes réglementaires incluses.
• Jusqu'à 1838 € d'économies par an pour environ 9474 kWh produits.
• Jusqu'à +25 % de production grâce aux panneaux bifaciaux.
• Un MPPT par panneau : chaque panneau est optimisé séparément, sans perte liée à l'ombrage d'un voisin.
• Très évolutif : coffret de 27,6 kW avec 3 départs libres.
• Garanties longues : panneaux 25 ans matériel et 30 ans production, micro-onduleurs 15 ans (extensibles à 25 ans).

Caractéristiques techniques

Kit

• Puissance crête : 6000 Wc (12 × 500 Wc)
• Puissance de sortie AC : 6000 VA (3 × 2000 VA, un micro-onduleur par phase)
• Nombre de panneaux : 12
• Nombre de MPPT : 12 (3 × 4)
• Raccordement : coffret AC triphasé
• Production annuelle estimée : 9474 kWh
• Économie annuelle estimée : 1838 €
• Suivi de production : WiFi intégré, application ISYPOWER Cloud gratuite

Panneaux ISYPOWER IZ182x210-M-54-NB-500W (× 12)

• Puissance nominale : 500 Wc (tolérance de 0 à +5 W)
• Gain bifacial : jusqu'à +25 %
• Rendement : 22,48 %
• Technologie : N-Type TopCon, bifaciale, 108 demi-cellules
• Voc / Isc : 40,07 V / 15,90 A
• Vmp / Imp : 33,33 V / 15,00 A
• Coefficient de température Pmax : -0,30 %/°C
• Charge de vent / neige : 2400 Pa / 5400 Pa
• Dimensions / poids : 1961 × 1134 × 30 mm / 26,6 kg
• Câbles : 4 mm², 2 m, connecteurs compatibles MC4
• Garantie : 25 ans matériel, 30 ans production

Micro-onduleurs ISYPOWER IP-2000-W4 (× 3)

• Puissance de sortie nominale : 2000 VA
• Puissance de module compatible : 400 à 670+ W
• Nombre de MPPT : 4
• Plage de tension MPPT : 20 à 60 V
• Plage de tension de fonctionnement : 14 à 61 V
• Tension de démarrage : 18 V
• Tension d'entrée maximale : 61 V
• Courant d'entrée maximal : 4 × 18 A
• Courant de court-circuit d'entrée maximal : 4 × 25 A
• Rendement maximal CEC : 96,6 %
• Rendement MPPT nominal : 99,8 %
• Indice de protection : IP67
• Température ambiante : -40 °C à +65 °C
• Dimensions / poids : 347 × 260 × 36,5 mm / 5,1 kg (boîtier métallique)
• Communication : WiFi intégré, actualisation toutes les 3 minutes
• Certifications : EN 50549, EN/IEC 62109-1/2
• Garantie : 15 ans, extensible à 25 ans

Coffret AC triphasé 27,6 kW

• Capacité : jusqu'à 27,6 kW en triphasé (400 V)
• Différentiel : tétrapolaire 40 A type A 30 mA
• Parafoudre : classe II, jusqu'à 40 kA par phase, disjoncteur dédié 20 A, indicateur de fin de vie
• Disjoncteurs : 6 × 20 A courbe C, pouvoir de coupure 6 kA
• Indice de protection : IP65
• Câblage : précâblé, raccordement par connecteurs M25

Connectique

• Connecteurs 3G (côté micro-onduleurs) : 3 × IP68, 3 broches vissées (L, N, PE), pour câble 3G2,5 ou 3G4
• Connecteurs M25 (sous le coffret AC) : 6 × IP65, 3 broches vissées, pour câble 3G2,5 ou 3G4
• Étiquettes Consuel : 2 planches d'autocollants avec notices
• Non inclus, en option : fixations, câbles 3G, câble de terre, coffret de jonction, Smart Meter SMART AI
