ISYPOWER BIFACIAL NTYPE IZ182x210-M-54-NB-500W

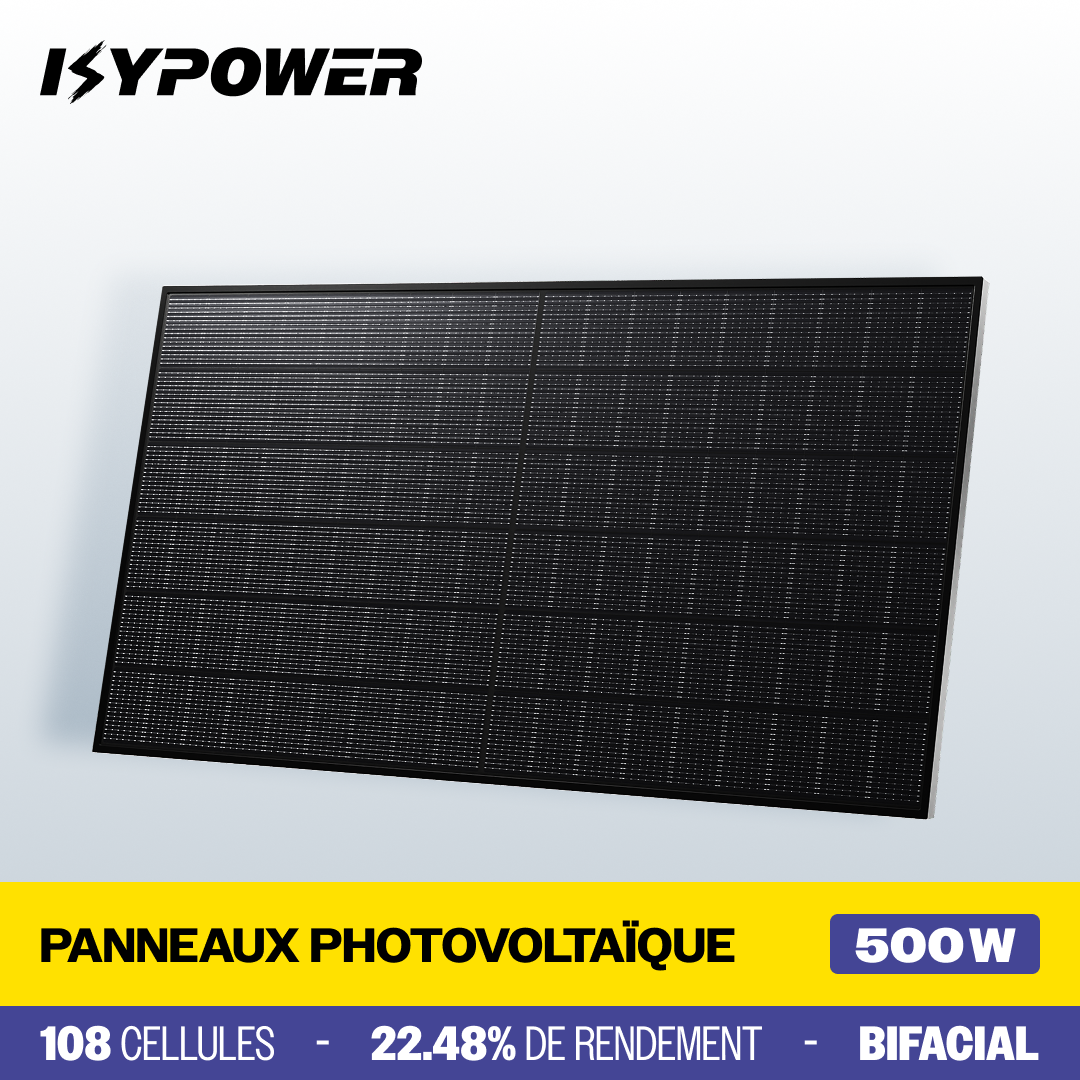

Le panneau photovoltaïque ISYPOWER IZ182x210-M-54-NB-500W est un module de 500 Wc qui associe des cellules N-Type TopCon, une structure bifaciale double vitrage et un design Full Black. Il convient aux installations résidentielles et professionnelles, en toiture, au sol, en carport ou en pergola.

Technologie N-Type TopCon : rendement et stabilité dans le temps

Les cellules N-Type sont dopées au phosphore, alors que les cellules P-Type classiques sont dopées au bore. Ce choix réduit fortement la dégradation induite par la lumière (LID), c'est-à-dire la perte de puissance qui survient lors des premières heures d'exposition au soleil.

Le procédé TopCon (Tunnel Oxide Passivated Contact) ajoute au dos de la cellule une couche d'oxyde ultra-fine recouverte de silicium dopé. Cette couche laisse passer le courant tout en empêchant les électrons de se « perdre » au contact du métal. Le rendement augmente et la cellule tient mieux à la chaleur.

Pour le client, cela se traduit par une perte de puissance limitée à 0,4 % par an : le module conserve 87,4 % de sa puissance au bout de 30 ans.

108 demi-cellules : moins de pertes, meilleure tolérance à l'ombre

Le module comporte 108 demi-cellules de 182 × 210 mm, réparties en deux moitiés de 54 cellules. Découper les cellules en deux divise le courant qui circule dans chaque demi-cellule, ce qui réduit les pertes résistives et l'échauffement. Autre avantage : les deux moitiés du panneau fonctionnent indépendamment. Si une ombre partielle, comme une cheminée ou une branche, couvre une partie du module, la perte de production est mieux contenue.

Structure bifaciale : jusqu'à +25 % de production

Un panneau bifacial capte la lumière sur ses deux faces. La face avant reçoit le rayonnement direct, et la face arrière récupère la lumière réfléchie par le sol et l'environnement. Le coefficient de bifacialité de 80 ± 5 % signifie que la face arrière convertit la lumière avec environ 80 % de l'efficacité de la face avant.

Selon les conditions de pose, la production peut augmenter jusqu'à +25 %. Par exemple :

• avec un gain bifacial de +10 %, le module délivre 550 W ;
• avec un gain bifacial de +25 %, il peut atteindre 625 W.

Le gain dépend de la hauteur de pose, de l'inclinaison et de la couleur du sol. Il est modeste sur une toiture en surimposition, où la face arrière reçoit peu de lumière. Il devient important sur une structure au sol, un carport ou une pergola au-dessus d'une surface claire : gravier blanc, béton clair, neige.

Double vitrage : robustesse et longévité

Le module est protégé par un verre de 2 mm sur chaque face. La face avant reçoit un traitement anti-reflet qui limite les pertes optiques. Cette construction symétrique protège les cellules contre les micro-fissures, l'humidité et les contraintes mécaniques, ce qui contribue à la longévité du panneau.

Résistance aux conditions extrêmes

• Charge de neige jusqu'à 5400 Pa et charge de vent jusqu'à 2400 Pa, testées par TÜV Nord
• Protection anti-PID : le PID (Potential Induced Degradation) est une perte de puissance causée par des différences de potentiel entre les cellules et le cadre, surtout en climat humide
• Résistance à la corrosion testée par TÜV Nord
• Plage de fonctionnement de -40 °C à +85 °C

Comportement à la chaleur et en faible luminosité

Le coefficient de température Pmax est de -0,30 %/°C : la puissance baisse de 0,30 % par degré au-dessus de 25 °C de température de cellule. Par exemple, avec une cellule à 55 °C en plein été, la perte théorique est de 9 %. Le fabricant annonce également de bonnes performances en faible luminosité, par temps couvert, le matin et en fin de journée.

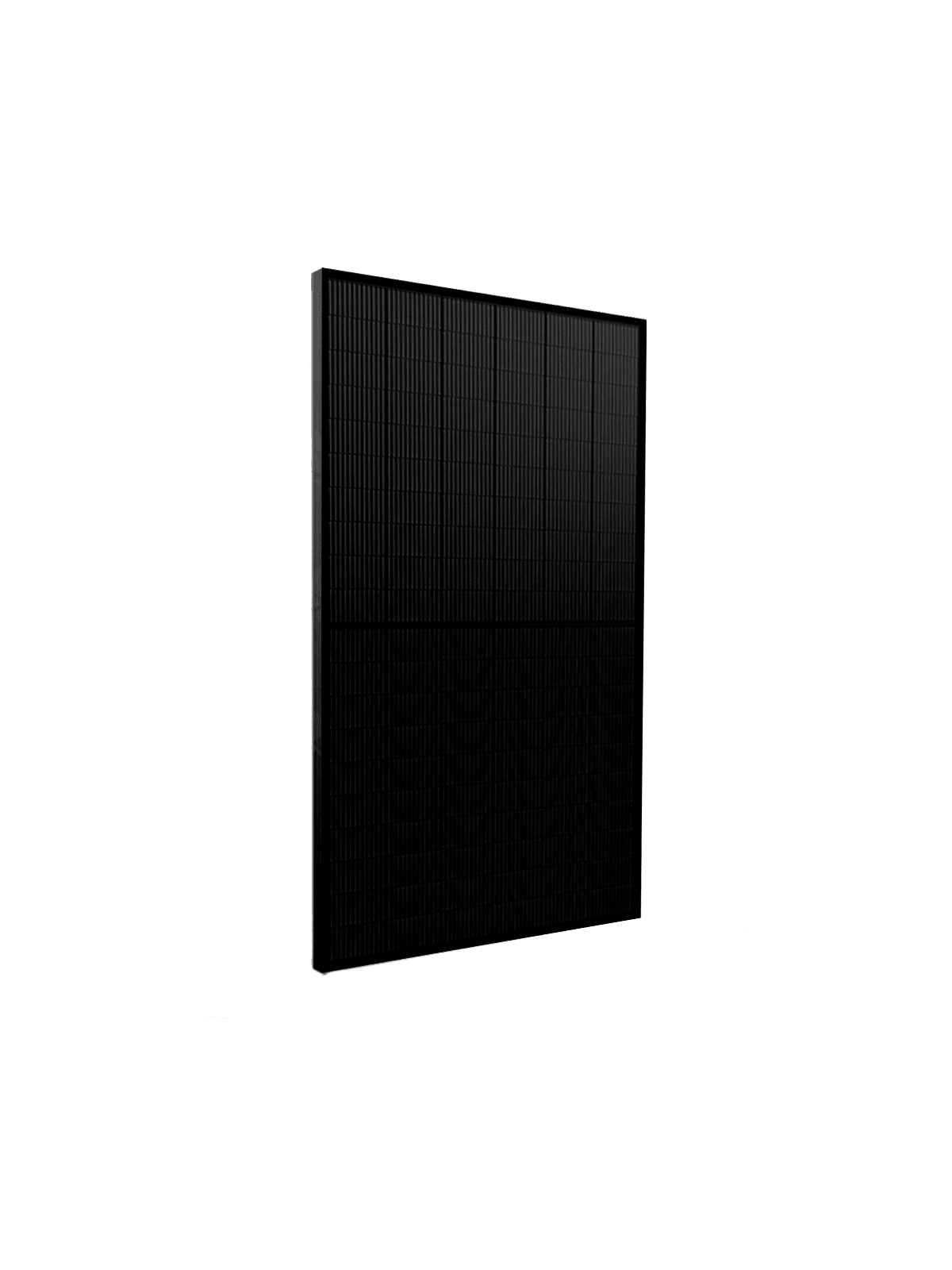

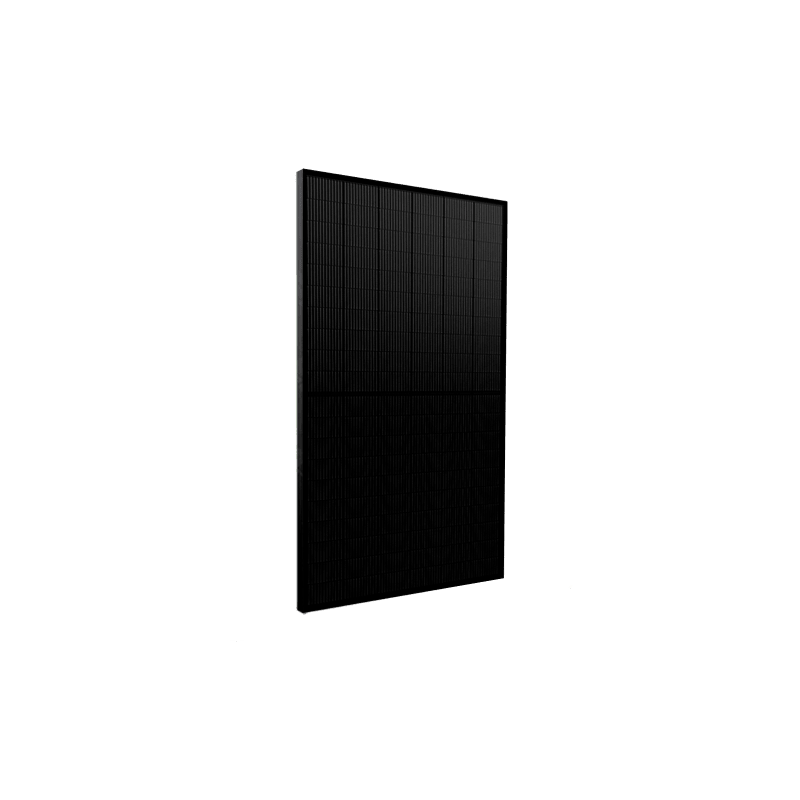

Design Full Black

L'aspect entièrement noir assure une intégration discrète sur les toitures modernes, en ardoise ou en tuiles sombres.

Fonctionnement

Le panneau convertit la lumière du soleil en courant continu (DC). Un micro-onduleur ou un onduleur transforme ensuite ce courant en courant alternatif (AC), qui est consommé directement par le logement en autoconsommation. Le surplus est soit injecté sur le réseau, soit stocké dans une batterie si l'installation en comporte une.

La face avant produit l'essentiel de l'énergie. La face arrière apporte un complément qui peut atteindre +25 % selon les conditions de pose.

Puissance et performances

Conditions standard de test (STC : 1000 W/m², AM 1.5, cellule à 25 °C)

• Puissance : 500 W (tolérance de 0 à +5 W)
• Vmp : 33,33 V
• Imp : 15,00 A
• Voc : 40,07 V
• Isc : 15,90 A

Exemple avec un gain bifacial de +10 % (le gain peut atteindre +25 % selon la pose)

• Puissance : 550 W
• Vmp : 33,33 V
• Imp : 16,50 A
• Voc : 40,07 V
• Isc : 17,44 A

Grâce à la tolérance positive de 0 à +5 W, chaque module délivre au minimum sa puissance nominale de 500 W.

Installation et raccordement

• Dimensions : 1961 × 1134 × 30 mm, pour un poids de 26,6 kg
• Câbles de 4 mm² et de 2 m, avec connecteurs compatibles MC4
• Boîte de jonction IP68
• Tension système maximale : 1500 V
• Courant maximal du fusible : 25 A

Pour le choix du micro-onduleur ou de l'onduleur, il faut vérifier que le courant d'entrée admissible par MPPT est adapté à un Isc de 15,90 A, et davantage si le gain bifacial est significatif. Il faut aussi tenir compte de la hausse de la tension par temps froid. Par exemple, avec un coefficient Voc de -0,25 %/°C, la Voc atteint environ 43,6 V par module à -10 °C. Ce calcul est indicatif et sert au dimensionnement des chaînes en série.

Pour tirer pleinement parti de la bifacialité, il est préférable de surélever le module et de laisser la face arrière dégagée : pose au sol, carport, pergola ou ombrière.

Compatibilité et évolutivité

Le panneau s'utilise avec des kits plug & play, des kits d'autoconsommation, des batteries avec entrées photovoltaïques ou des onduleurs. Il faut toujours respecter les limites de tension et de courant d'entrée de l'équipement associé. Materfrance propose des kits de fixation adaptés à chaque type de couverture : tuiles mécaniques, tuiles plates, ardoises, bac acier, tirefonds, sol ou mur.

Réglementation et démarches

Les démarches dépendent de l'installation réalisée et non du panneau lui-même. La pose en toiture relève en général d'une déclaration préalable de travaux en mairie. Le raccordement d'une installation en autoconsommation au réseau passe par une convention CACSI auprès d'Enedis. Notre équipe peut vous orienter selon votre projet.

Avantages clients

• Jusqu'à +25 % de production grâce à la face arrière bifaciale.
• Production durable : la technologie N-Type TopCon limite la dégradation à 0,4 % par an, avec 87,4 % de puissance garantie à 30 ans.
• Meilleure tolérance à l'ombrage partiel grâce aux 108 demi-cellules.
• Bon comportement en été : le coefficient Pmax de -0,30 %/°C limite les pertes à la chaleur.
• Robustesse : double vitrage, 5400 Pa en neige, protection anti-PID et anticorrosion.
• Puissance garantie : tolérance positive de 0 à +5 W.
• Esthétique : design Full Black, adapté aux toitures modernes.
• Garanties longues : 25 ans sur le matériel et 30 ans sur la production.

Caractéristiques techniques

• Puissance nominale (STC) : 500 Wc
• Tolérance de puissance : 0 à +5 W
• Puissance avec gain bifacial de +10 % : 550 W
• Gain bifacial : jusqu'à +25 %
• Coefficient de bifacialité : 80 ± 5 %
• Rendement du module : 22,48 %
• Technologie : N-Type TopCon, bifaciale
• Cellules : 108 demi-cellules (54 × 2) de 182 × 210 mm
• Tension en circuit ouvert (Voc) : 40,07 V
• Courant de court-circuit (Isc) : 15,90 A
• Tension à puissance max (Vmp) : 33,33 V
• Courant à puissance max (Imp) : 15,00 A
• Tension système maximale : 1500 V
• Courant maximal du fusible : 25 A
• Coefficient de température Pmax : -0,30 %/°C
• Coefficient de température Voc : -0,25 %/°C
• Coefficient de température Isc : +0,046 %/°C
• Température nominale de fonctionnement (NMOT) : 41 °C ± 3 °C
• Température de fonctionnement : -40 °C à +85 °C
• Charge de vent / charge de neige : 2400 Pa / 5400 Pa
• Vitrage : double verre de 2 mm par face, traitement anti-reflet en face avant
• Cadre : alliage d'aluminium
• Boîte de jonction : IP68
• Câbles : 4 mm², longueur 2 m
• Connecteurs : compatibles MC4
• Dimensions : 1961 × 1134 × 30 mm
• Poids : 26,6 kg
• Classe énergétique : A
• Protection : anti-PID et anticorrosion (TÜV Nord)
• Garantie matériel : 25 ans
• Garantie de production : 30 ans, avec 0,4 % de dégradation annuelle et 87,4 % de puissance à 30 ans
