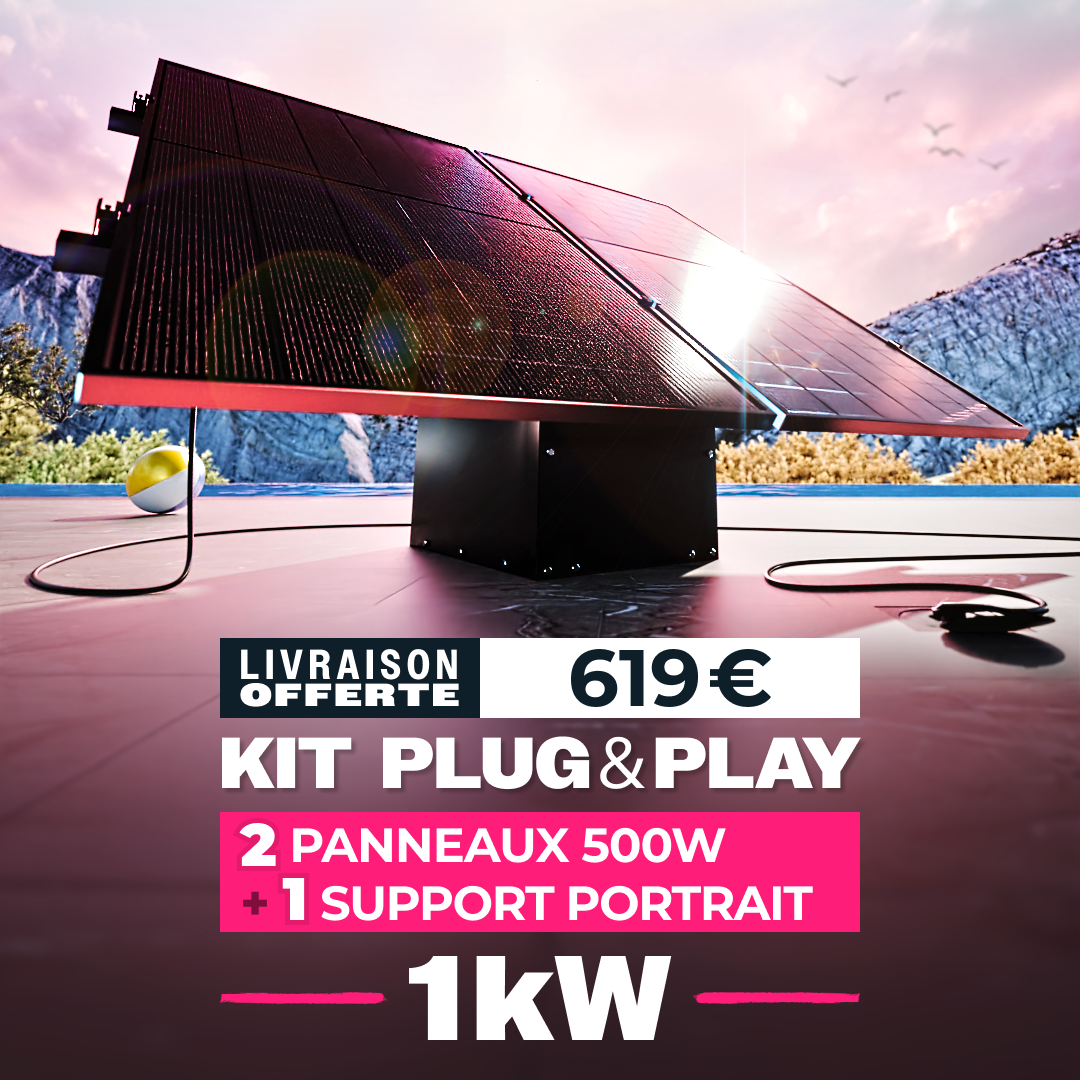

Ce kit solaire plug and play de 1000 Wc est livré complet avec son support au sol. Les deux panneaux se montent côte à côte en position verticale (portrait) sur un seul support compact à lester. Il suffit ensuite de brancher le câble sur une prise de la maison. L'électricité produite est consommée en priorité par vos appareils : réfrigérateur, box internet, ballon d'eau chaude, lave-linge, pompe de piscine, etc.
Deux panneaux ISYPOWER 500W N-Type TopCon bifaciaux
Les panneaux ISYPOWER IZ182x210-M-54-NB-500W utilisent des cellules N-Type TopCon. Cette technologie offre un rendement de 22,48 % et une très faible perte de puissance dans le temps : 0,4 % par an seulement, avec 87,4 % de la puissance garantie à 30 ans.
Leur structure bifaciale capte aussi la lumière réfléchie par le sol sur la face arrière. Selon l'environnement, la production augmente jusqu'à +25 %. Le gain est d'autant plus élevé que la surface sous et derrière les panneaux est claire : gravier blanc, béton clair, neige.
Leurs 108 demi-cellules limitent les pertes et réduisent l'impact d'une ombre partielle. Le double vitrage Full Black résiste à 5400 Pa de charge de neige et 2400 Pa de charge de vent. Le module est protégé contre le PID et la corrosion (tests TÜV Nord).
Support ISYFIX Portrait : 2 panneaux sur un seul bac lesté
Le support ISYFIX Portrait accueille les deux panneaux côte à côte, en position verticale. Il repose sur un bac de lestage compact de 813 × 522 × 499 mm, d'un volume de 211 L, posé directement au sol ou sur une terrasse.
- Inclinaison réglable à 32°, 40° ou 60°. La position à 32° favorise la production annuelle. Les positions plus inclinées sont adaptées à la production hivernale, quand le soleil est bas, et facilitent l'écoulement de la neige.
- Face arrière dégagée : les panneaux sont surélevés et inclinés, ce qui laisse la lumière réfléchie par le sol atteindre leur face arrière et favorise le gain bifacial.
- Structure en Zinc Aluminium Magnésium, un alliage très résistant à la corrosion, en finition noire intégrale.
- 2 rails renforcés de 1,2 m, pour maintenir les deux panneaux côte à côte.
- Visserie fournie : 4 brides de début, 2 brides de milieu et toute la visserie nécessaire au montage.
Lestage recommandé
Le lest n'est pas fourni. Le poids nécessaire augmente avec l'inclinaison, car les panneaux offrent alors davantage de prise au vent :
- À 32° : 246 kg de lest, ou 450 kg en zone très exposée au vent, comme le littoral.
- À 40° : environ 350 kg de lest. Privilégiez un matériau dense, comme des dalles ou des blocs béton, pour atteindre ce poids dans le bac.
- À 60° : la position hivernale offre davantage de prise au vent. Remplissez le bac de béton (environ 485 kg) et fixez-le sur une dalle béton avec 4 chevilles M8, 2 à l'avant et 2 à l'arrière, d'une charge admissible d'au moins 1 kN chacune.
Micro-onduleur ISYPOWER IP-1000-W2 : 2 MPPT indépendants
Le micro-onduleur transforme le courant continu des panneaux en courant alternatif 230 V, directement utilisable dans le logement. Il dispose de 2 entrées MPPT indépendantes, une par panneau. Chaque panneau est ainsi optimisé séparément : si l'un est ombragé, la production de l'autre n'est pas pénalisée.
Il affiche un rendement maximal CEC de 96,6 % et un rendement MPPT de 99,8 %. Son boîtier IP67 permet une installation en extérieur, de -40 °C à +65 °C. Il est certifié EN 50549 et EN/IEC 62109-1/2.
Suivi de production WiFi intégré
Le micro-onduleur intègre directement un module WiFi : aucun boîtier supplémentaire n'est nécessaire. Une fois connecté à votre box internet en quelques minutes, il transmet ses données à l'application ISYPOWER Cloud, gratuite. L'affichage est actualisé toutes les 3 minutes.
Concrètement, vous pouvez :
- suivre votre production en temps réel sur smartphone ;
- consulter l'historique jour par jour, mois par mois et année par année ;
- repérer les heures de forte production pour y programmer vos appareils (lave-linge, lave-vaisselle, ballon d'eau chaude) et augmenter vos économies ;
- vérifier en un coup d'œil que votre installation fonctionne correctement.
Un duo panneaux / micro-onduleur parfaitement dimensionné
Les panneaux de 500 W entrent dans la plage de puissance acceptée par le micro-onduleur (390 à 680+ W par entrée). Leurs caractéristiques électriques respectent ses limites :
- tension de fonctionnement (Vmp) de 33,33 V, au cœur de la plage MPPT de 16 à 60 V ;
- tension à vide de 40,07 V, qui atteint environ 43,6 V par grand froid (-10 °C), bien en dessous du maximum de 63 V ;
- courant de fonctionnement (Imp) de 15,00 A, sous la limite de 18 A par entrée.
Composition du kit
- 2 × panneaux photovoltaïques ISYPOWER BIFACIAL NTYPE IZ182x210-M-54-NB-500W
- 1 × micro-onduleur ISYPOWER IP-1000-W2
- 1 × suivi de production WiFi, intégré au micro-onduleur
- 4 × câbles MC4 de 2 m en 4 mm², prémontés à l'arrière des panneaux (2 par panneau)
- 1 × support ISYPOWER ISYFIX Portrait 2 panneaux (bac de lestage, 2 rails de 1,2 m, 4 brides de début, 2 brides de milieu, visserie)
- 1 × câble Plug and Play 2P+T de 5 m
Le lest et les chevilles ne sont pas fournis.
Fonctionnement
- Production : les deux panneaux, inclinés sur leur support, convertissent la lumière du soleil en courant continu, par leur face avant et leur face arrière.
- Conversion : le micro-onduleur optimise chaque panneau grâce à ses 2 MPPT et transforme le courant en 230 V alternatif.
- Autoconsommation : via le câble plug and play branché sur une prise, l'électricité alimente en priorité les appareils en fonctionnement dans le logement.
- Surplus : si la production dépasse la consommation du moment, l'excédent part sur le réseau public.
- Suivi : la production est visible en temps réel dans l'application ISYPOWER Cloud.
Puissance et performances
- Puissance crête des panneaux : 2 × 500 Wc = 1000 Wc
- Puissance de sortie nominale du micro-onduleur : 1000 VA
En pratique, un panneau délivre rarement sa puissance nominale : chaleur, angle du soleil et luminosité variable réduisent sa production réelle. Surélevés et inclinés sur leur support, les panneaux bifaciaux compensent ces pertes avec jusqu'à +25 % de production. Le kit atteint ainsi plus souvent et plus longtemps sa puissance maximale de 1000 VA, y compris en début et en fin de journée ou par ciel voilé.
Production et économies estimées : le kit produit environ 1579 kWh par an. Valorisée à 0,194 € par kWh, cette production représente jusqu'à environ 306 € d'économies par an si elle est entièrement autoconsommée. La part réellement autoconsommée dépend de vos habitudes : programmer vos appareils en journée permet de l'augmenter.
Installation et raccordement
- Branchement : le câble plug and play 2P+T de 5 m relie le micro-onduleur à une prise 230 V. Avec 2 panneaux, le kit se branche sur n'importe quelle prise de la maison.
- Support : 1 support ISYFIX Portrait posé au sol ou sur une terrasse. Encombrement au sol du bac : 813 × 522 mm.
- Lestage : 246 kg à 32° (450 kg en zone très exposée au vent) et environ 350 kg à 40°. À 60°, le bac doit être rempli de béton et fixé sur une dalle par 4 chevilles M8. Le lest n'est pas fourni.
- Micro-onduleur : IP67, installation en extérieur.
- Panneaux : 1961 × 1134 × 30 mm pour 26,6 kg chacun. Ils se raccordent au micro-onduleur grâce aux câbles MC4 prémontés.
- Raccordement au coffret AC : le micro-onduleur peut aussi être raccordé à un coffret AC via son câble propriétaire.
Compatibilité et évolutivité
Le kit s'intègre dans l'écosystème ISYPOWER et peut évoluer avec des équipements proposés en option :
- Passerelle ISYPOWER IP-SMARTIA-W3 : pilotage intelligent de l'écosystème ISYPOWER et fonction zéro injection.
- Batterie ISYPOWER TITAN 2400 : stockage de l'énergie pour l'utiliser le soir.
- Extension de garantie du micro-onduleur : de 15 à 25 ans.
Pilotage intelligent et zéro injection
Par défaut, le surplus non consommé est injecté sur le réseau. Avec la passerelle SMART AI (IP-SMARTIA-W3, en option), le micro-onduleur peut fonctionner en zéro injection : la production est ajustée en temps réel à la consommation du logement, pour éviter d'injecter gratuitement de l'énergie sur le réseau. Cette fonction nécessite la passerelle et sa configuration ; elle n'est pas active d'origine.
Réglementation et démarches
- Déclaration Enedis : toute installation de production raccordée au réseau, même en plug and play, doit être déclarée à Enedis par une convention d'autoconsommation sans injection (CACSI). La démarche est gratuite et se fait en ligne.
- Urbanisme : selon l'emplacement de l'installation, une déclaration préalable de travaux peut être nécessaire en mairie.
- Conformité : le kit respecte la norme NF C 15-100 pour une installation plug and play.
Avantages clients
- Kit complet, support inclus : tout pour installer au sol. À 32° et 40°, le simple lestage suffit, sans perçage ni scellement.
- Jusqu'à 306 € d'économies par an pour environ 1579 kWh produits.
- Encombrement réduit : deux panneaux sur un seul bac de 813 × 522 mm au sol.
- Jusqu'à +25 % de production grâce aux panneaux bifaciaux, surélevés et inclinés.
- Inclinaison réglable pour adapter l'angle aux saisons.
- Installation simple : branchement direct sur une prise, sans électricien.
- Suivi de production WiFi intégré : production en temps réel et historique sur smartphone, sans abonnement ni boîtier supplémentaire.
- Garanties longues : panneaux 25 ans matériel et 30 ans production, micro-onduleur 15 ans (extensible à 25 ans).
Caractéristiques techniques
Kit
- Puissance crête : 1000 Wc (2 × 500 Wc)
- Puissance de sortie AC : 1000 VA
- Nombre de panneaux : 2
- Pose : au sol, en portrait, sur 1 support ISYFIX lesté
- Production annuelle estimée : 1579 kWh
- Économie annuelle estimée : 306 €
- Suivi de production : WiFi intégré, application ISYPOWER Cloud gratuite
- Branchement : prise 230 V 2P+T, câble de 5 m
Panneaux ISYPOWER IZ182x210-M-54-NB-500W (× 2)
- Puissance nominale : 500 Wc (tolérance de 0 à +5 W)
- Gain bifacial : jusqu'à +25 %
- Rendement : 22,48 %
- Technologie : N-Type TopCon, bifaciale, 108 demi-cellules
- Voc / Isc : 40,07 V / 15,90 A
- Vmp / Imp : 33,33 V / 15,00 A
- Coefficient de température Pmax : -0,30 %/°C
- Charge de vent / neige : 2400 Pa / 5400 Pa
- Dimensions / poids : 1961 × 1134 × 30 mm / 26,6 kg
- Câbles : 4 mm², 2 m, connecteurs compatibles MC4
- Garantie : 25 ans matériel, 30 ans production
Micro-onduleur ISYPOWER IP-1000-W2
- Puissance de sortie nominale : 1000 VA
- Puissance de module compatible : 390 à 680+ W
- Nombre de MPPT : 2
- Plage de tension MPPT : 16 à 60 V
- Plage de tension de fonctionnement : 14 à 63 V
- Tension de démarrage : 18 V
- Tension d'entrée maximale : 63 V
- Courant d'entrée maximal : 2 × 18 A
- Rendement maximal CEC : 96,6 %
- Rendement MPPT nominal : 99,8 %
- Indice de protection : IP67
- Température ambiante : -40 °C à +65 °C
- Communication : WiFi intégré (WE-P2), actualisation toutes les 3 minutes
- Certifications : EN 50549, EN/IEC 62109-1/2
- Garantie : 15 ans, extensible à 25 ans
Support ISYPOWER ISYFIX Portrait (× 1)
- Capacité : 2 panneaux en portrait
- Inclinaison : 32°, 40° ou 60°
- Dimensions du bac : 813 × 522 × 499 mm (volume de 211 L)
- Matériau : Zinc Aluminium Magnésium, finition noire
- Rails renforcés : 2 × 1,2 m
- Compatibilité : panneaux cadrés de 30 mm d'épaisseur, tout type de micro-onduleur
- Lestage à 32° : 246 kg (450 kg en zone très exposée au vent)
- Lestage à 40° : environ 350 kg
- Lestage à 60° : bac rempli de béton (environ 485 kg) + 4 chevilles M8 sur dalle béton, d'au moins 1 kN chacune
- Lest et chevilles non fournis
- Contenu : 4 brides de début, 2 brides de milieu, visserie
- Conformité : CE
Câble Plug and Play
- Fiche 2P+T, longueur 5 m, section 1,5 mm², prémonté en usine
