PLUG AND PLAY POWERMAX PAYSAGE 3000W – 6 PANNEAUX ISYPOWER 500W + MICRO-ONDULEUR ISYPOWER 2000W ET 1000W

Ce kit solaire plug and play de 3000 Wc est livré complet avec ses supports au sol. C'est la solution la plus puissante de la gamme PowerMax Paysage. Il suffit de poser les supports dans le jardin ou sur une terrasse, de les lester, d'y fixer les panneaux, puis de brancher les deux câbles sur des prises dédiées. Il couvre une large part de la consommation électrique d'un foyer en journée : réfrigérateur, congélateur, box internet, ballon d'eau chaude, lave-linge, lave-vaisselle, pompe de piscine, climatisation, pompe à chaleur, etc.

Six panneaux ISYPOWER 500W N-Type TopCon bifaciaux

Les panneaux ISYPOWER IZ182x210-M-54-NB-500W utilisent des cellules N-Type TopCon. Cette technologie offre un rendement de 22,48 % et une très faible perte de puissance dans le temps : 0,4 % par an seulement, avec 87,4 % de la puissance garantie à 30 ans.

Leur structure bifaciale capte aussi la lumière réfléchie par le sol sur la face arrière. Selon l'environnement, la production augmente jusqu'à +25 %. Le gain est d'autant plus élevé que la surface sous les panneaux est claire : gravier blanc, béton clair, neige.

Leurs 108 demi-cellules limitent les pertes et réduisent l'impact d'une ombre partielle. Le double vitrage Full Black résiste à 5400 Pa de charge de neige et 2400 Pa de charge de vent. Le module est protégé contre le PID et la corrosion (tests TÜV Nord).

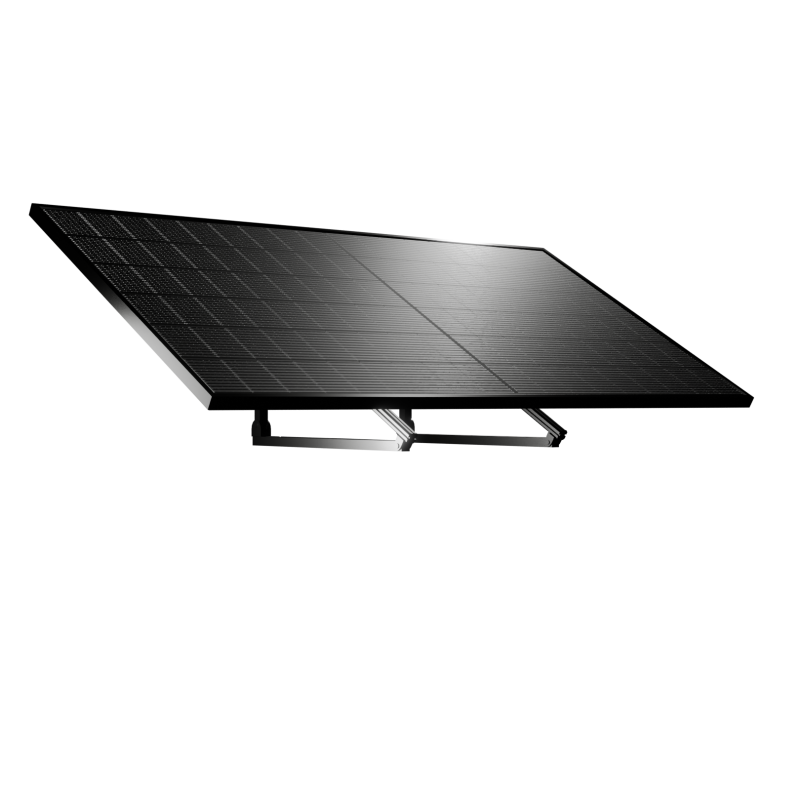

Supports ISYFIX Paysage : conçus pour les panneaux bifaciaux

Les six supports ISYFIX Paysage maintiennent chacun un panneau en position horizontale (paysage). Ils sont compatibles avec les panneaux de 1134 mm de hauteur et de 30 mm d'épaisseur, soit exactement le format des panneaux ISYPOWER 500W.

• Inclinaison réglable à 25°, 30° ou 35°. Vous pouvez adapter l'angle selon la saison : un angle plus faible en été, quand le soleil est haut, et plus fort en hiver.
• Structure en aluminium noir, assortie au design Full Black des panneaux.
• Face arrière dégagée : le support surélève le panneau et laisse la lumière réfléchie par le sol atteindre sa face arrière. C'est la configuration idéale pour exploiter le gain bifacial.
• Compatibilité avec les plaques Bifacial Booster, qui augmentent la lumière réfléchie vers la face arrière.

Les supports se lestent au sol, sans perçage ni scellement. Le lestage n'est pas inclus. Un kit de 4 bandes de lestage ISYFIX Paysage est proposé en option ; les dalles ne sont pas fournies. Le lestage recommandé est de 40 kg par m² de panneau, soit environ 90 kg par panneau.

Deux micro-onduleurs ISYPOWER : un MPPT par panneau

Le kit associe deux micro-onduleurs pour un total de 3000 VA et 6 entrées MPPT indépendantes :

• le IP-2000-W4 (2000 VA, 4 MPPT) raccorde 4 panneaux ;
• le IP-1000-W2 (1000 VA, 2 MPPT) raccorde les 2 panneaux restants.

Chaque panneau dispose ainsi de sa propre entrée et est optimisé séparément. Si l'un est ombragé, la production des autres n'est pas pénalisée. Cette architecture permet aussi de répartir les panneaux en deux rangées, sur deux emplacements différents du terrain.

Les deux micro-onduleurs affichent un rendement maximal CEC de 96,6 % et un rendement MPPT de 99,8 %. Leurs boîtiers IP67 permettent une installation en extérieur, directement sur les supports, de -40 °C à +65 °C. Ils sont certifiés EN 50549 et EN/IEC 62109-1/2.

Le gain bifacial pour atteindre plus souvent la pleine puissance

En conditions réelles, un panneau délivre rarement sa puissance nominale : chaleur, angle du soleil et luminosité variable réduisent sa production. Avec 3000 Wc de panneaux bifaciaux surélevés pour 3000 VA de micro-onduleurs, la face arrière compense ces pertes :

• à +10 % de gain bifacial, les 6 panneaux peuvent délivrer jusqu'à 3300 W ;
• à +25 % de gain bifacial, ils peuvent atteindre 3750 W.

Les micro-onduleurs atteignent ainsi plus souvent et plus longtemps leur puissance maximale, y compris en début et en fin de journée ou par ciel voilé.

Suivi de production WiFi intégré

Chaque micro-onduleur intègre directement son module WiFi : aucun boîtier supplémentaire n'est nécessaire. Une fois connectés à votre box internet en quelques minutes, ils transmettent leurs données à l'application ISYPOWER Cloud, gratuite. L'affichage est actualisé toutes les 3 minutes.

Concrètement, vous pouvez :

• suivre votre production en temps réel sur smartphone ;
• consulter l'historique jour par jour, mois par mois et année par année ;
• repérer les heures de forte production pour y programmer vos appareils (lave-linge, lave-vaisselle, ballon d'eau chaude) et augmenter vos économies ;
• vérifier en un coup d'œil que chaque panneau fonctionne correctement.

Des panneaux parfaitement adaptés aux deux micro-onduleurs

Les panneaux de 500 W entrent dans la plage de puissance acceptée par les deux micro-onduleurs : 400 à 670+ W par entrée pour le IP-2000-W4, 390 à 680+ W pour le IP-1000-W2. Leurs caractéristiques électriques respectent leurs limites :

• tension de fonctionnement (Vmp) de 33,33 V, au cœur des plages MPPT (20 à 60 V et 16 à 60 V) ;
• tension à vide de 40,07 V, qui atteint environ 43,6 V par grand froid (-10 °C), bien en dessous des maximums de 61 V et 63 V ;
• courant de fonctionnement (Imp) de 15,00 A, sous la limite de 18 A par entrée des deux micro-onduleurs.

Composition du kit

• 6 × panneaux photovoltaïques ISYPOWER BIFACIAL NTYPE IZ182x210-M-54-NB-500W
• 1 × micro-onduleur ISYPOWER IP-2000-W4
• 1 × micro-onduleur ISYPOWER IP-1000-W2
• Suivi de production WiFi, intégré à chaque micro-onduleur
• 12 × câbles MC4 de 2 m en 4 mm², prémontés à l'arrière des panneaux (2 par panneau)
• 4 × rallonges MC4 de 2 m en 4 mm²
• 6 × supports ISYPOWER ISYFIX Paysage, inclinaison 25°, 30° ou 35°
• 2 × câbles Plug and Play 2P+T de 5 m

Le lestage n'est pas inclus : un kit de bandes de lestage est disponible en option, et les dalles ne sont pas fournies.

Fonctionnement

1. Production : les six panneaux, inclinés sur leurs supports, convertissent la lumière du soleil en courant continu, par leur face avant et leur face arrière.
2. Conversion : les deux micro-onduleurs optimisent chaque panneau grâce à leurs 6 MPPT et transforment le courant en 230 V alternatif.
3. Autoconsommation : via les deux câbles plug and play branchés sur des prises dédiées, l'électricité alimente en priorité les appareils en fonctionnement dans le logement.
4. Surplus : si la production dépasse la consommation du moment, l'excédent part sur le réseau public.
5. Suivi : la production est visible en temps réel dans l'application ISYPOWER Cloud.

Puissance et performances

• Puissance crête des panneaux : 6 × 500 Wc = 3000 Wc
• Puissance de sortie nominale des micro-onduleurs : 2000 VA + 1000 VA = 3000 VA
• Production possible avec le gain bifacial : jusqu'à 3750 W côté panneaux, pour atteindre plus souvent les 3000 VA de sortie

Production et économies estimées : le kit produit environ 4737 kWh par an. Valorisée à 0,194 € par kWh, cette production représente jusqu'à environ 919 € d'économies par an si elle est entièrement autoconsommée. La part réellement autoconsommée dépend de vos habitudes : programmer vos appareils en journée permet de l'augmenter.

Installation et raccordement

• Branchement : chaque micro-onduleur est relié à une prise 230 V par son propre câble plug and play 2P+T de 5 m. Avec 6 panneaux, le branchement se fait sur 2 prises en parallèle avec une ligne dédiée, ou sur 1 prise par ligne dédiée.
• Supports : 6 supports ISYFIX Paysage à lester au sol, inclinaison réglable à 25°, 30° ou 35°. Le lestage recommandé est d'environ 90 kg par panneau ; il n'est pas inclus.
• Micro-onduleur IP-2000-W4 : boîtier métallique IP67 de 347 × 260 × 36,5 mm pour 5,1 kg.
• Micro-onduleur IP-1000-W2 : boîtier IP67.
• Panneaux : 1961 × 1134 × 30 mm pour 26,6 kg chacun. Ils se raccordent aux micro-onduleurs grâce aux câbles MC4 prémontés et aux 4 rallonges MC4 fournies.
• Raccordement au coffret AC : les micro-onduleurs peuvent aussi être raccordés à un coffret AC via leur câble propriétaire.

Compatibilité et évolutivité

Le kit s'intègre dans l'écosystème ISYPOWER et peut évoluer avec des équipements proposés en option :

• Kit 4 bandes de lestage ISYFIX Paysage : maintien des supports au sol, dalles non fournies.
• Passerelle ISYPOWER IP-SMARTIA-W3 : pilotage intelligent de l'écosystème ISYPOWER et fonction zéro injection.
• Kit batteries ISYPOWER TITAN 2400 + LINK 4000 (6,042 kWh) : stockage de l'énergie pour l'utiliser le soir.
• Extension de garantie des micro-onduleurs : de 15 à 25 ans.

Pilotage intelligent et zéro injection

Par défaut, le surplus non consommé est injecté sur le réseau. Avec la passerelle SMART AI (IP-SMARTIA-W3, en option), les micro-onduleurs peuvent fonctionner en zéro injection : la production est ajustée en temps réel à la consommation du logement, pour éviter d'injecter gratuitement de l'énergie sur le réseau. Cette fonction nécessite la passerelle et sa configuration ; elle n'est pas active d'origine.

Réglementation et démarches

• Déclaration Enedis : toute installation de production raccordée au réseau, même en plug and play, doit être déclarée à Enedis par une convention d'autoconsommation sans injection (CACSI). La démarche est gratuite et se fait en ligne.
• Urbanisme : selon l'emplacement et la hauteur de l'installation, une déclaration préalable de travaux peut être nécessaire en mairie.
• Conformité : le kit respecte la norme NF C 15-100 pour une installation plug and play sur prises et ligne dédiées.

Avantages clients

• Kit complet, supports inclus : tout pour installer au sol, sans perçage ni scellement.
• Jusqu'à 919 € d'économies par an pour environ 4737 kWh produits.
• 3000 Wc en plug and play : la puissance la plus élevée de la gamme PowerMax Paysage.
• Jusqu'à +25 % de production grâce aux panneaux bifaciaux, surélevés sur des supports qui dégagent la face arrière.
• Inclinaison réglable à 25°, 30° ou 35°, pour adapter l'angle aux saisons.
• Un MPPT par panneau : chaque panneau est optimisé séparément, sans perte liée à l'ombrage d'un voisin.
• Installation flexible : deux micro-onduleurs pour répartir les panneaux sur deux emplacements.
• Suivi de production WiFi intégré : production en temps réel et historique sur smartphone, sans abonnement ni boîtier supplémentaire.
• Garanties longues : panneaux 25 ans matériel et 30 ans production, micro-onduleurs 15 ans (extensibles à 25 ans).

Caractéristiques techniques

Kit

• Puissance crête : 3000 Wc (6 × 500 Wc)
• Puissance de sortie AC : 3000 VA (2000 VA + 1000 VA)
• Nombre de panneaux : 6
• Nombre de MPPT : 6 (4 + 2)
• Pose : au sol, en paysage, sur 6 supports ISYFIX lestés
• Production annuelle estimée : 4737 kWh
• Économie annuelle estimée : 919 €
• Suivi de production : WiFi intégré, application ISYPOWER Cloud gratuite
• Branchement : 2 câbles 2P+T de 5 m, sur prises et ligne 230 V dédiées

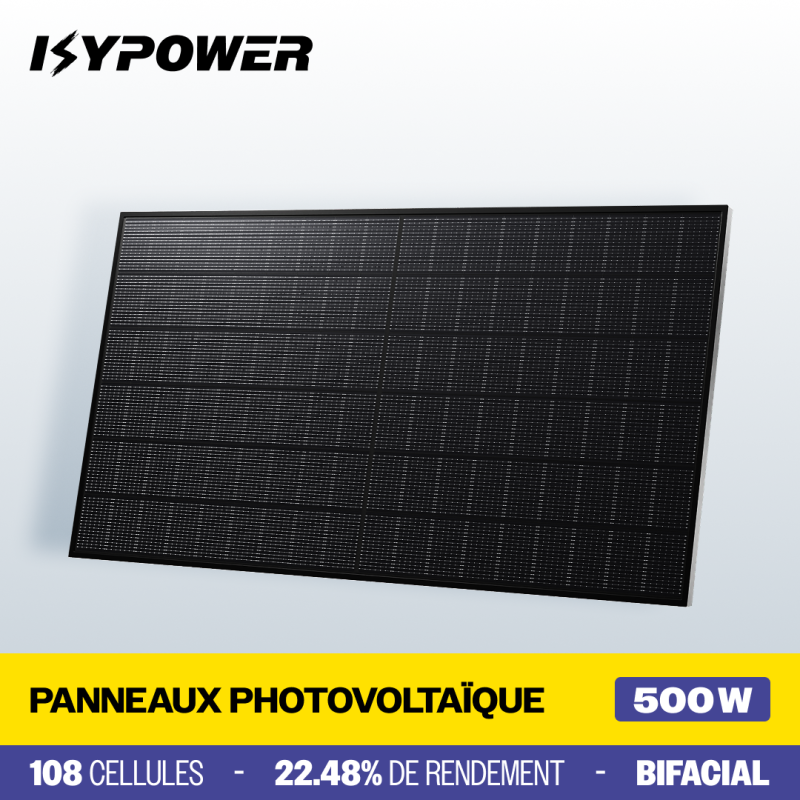

Panneaux ISYPOWER IZ182x210-M-54-NB-500W (× 6)

• Puissance nominale : 500 Wc (tolérance de 0 à +5 W)
• Gain bifacial : jusqu'à +25 %
• Rendement : 22,48 %
• Technologie : N-Type TopCon, bifaciale, 108 demi-cellules
• Voc / Isc : 40,07 V / 15,90 A
• Vmp / Imp : 33,33 V / 15,00 A
• Coefficient de température Pmax : -0,30 %/°C
• Charge de vent / neige : 2400 Pa / 5400 Pa
• Dimensions / poids : 1961 × 1134 × 30 mm / 26,6 kg
• Câbles : 4 mm², 2 m, connecteurs compatibles MC4
• Garantie : 25 ans matériel, 30 ans production

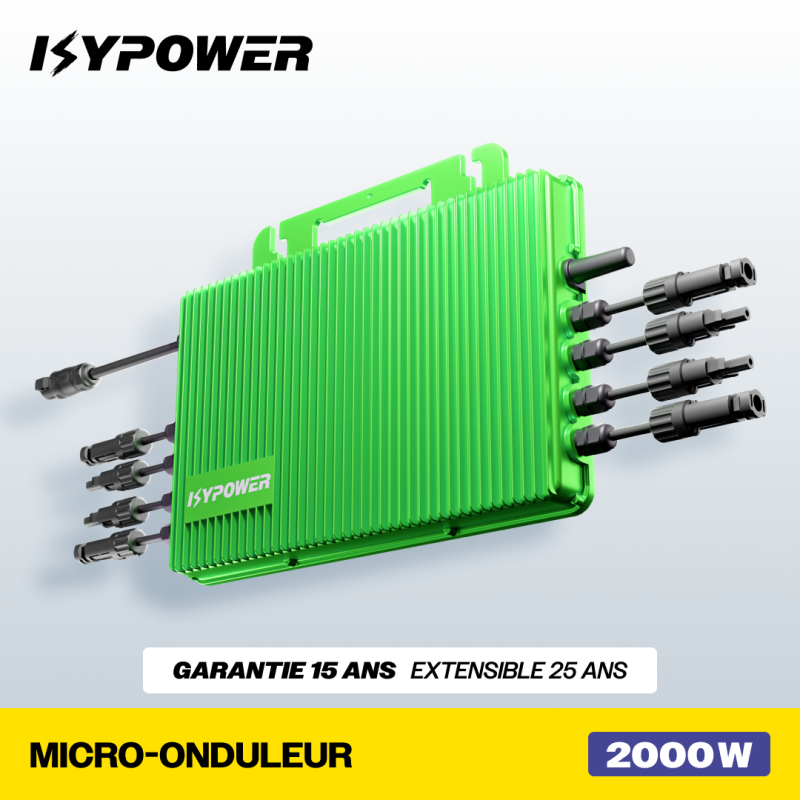

Micro-onduleur ISYPOWER IP-2000-W4

• Puissance de sortie nominale : 2000 VA
• Puissance de module compatible : 400 à 670+ W
• Nombre de MPPT : 4
• Plage de tension MPPT : 20 à 60 V
• Tension d'entrée maximale : 61 V
• Courant d'entrée maximal : 4 × 18 A
• Courant de court-circuit d'entrée maximal : 4 × 25 A
• Rendement maximal CEC : 96,6 %
• Indice de protection : IP67
• Dimensions / poids : 347 × 260 × 36,5 mm / 5,1 kg
• Garantie : 15 ans, extensible à 25 ans

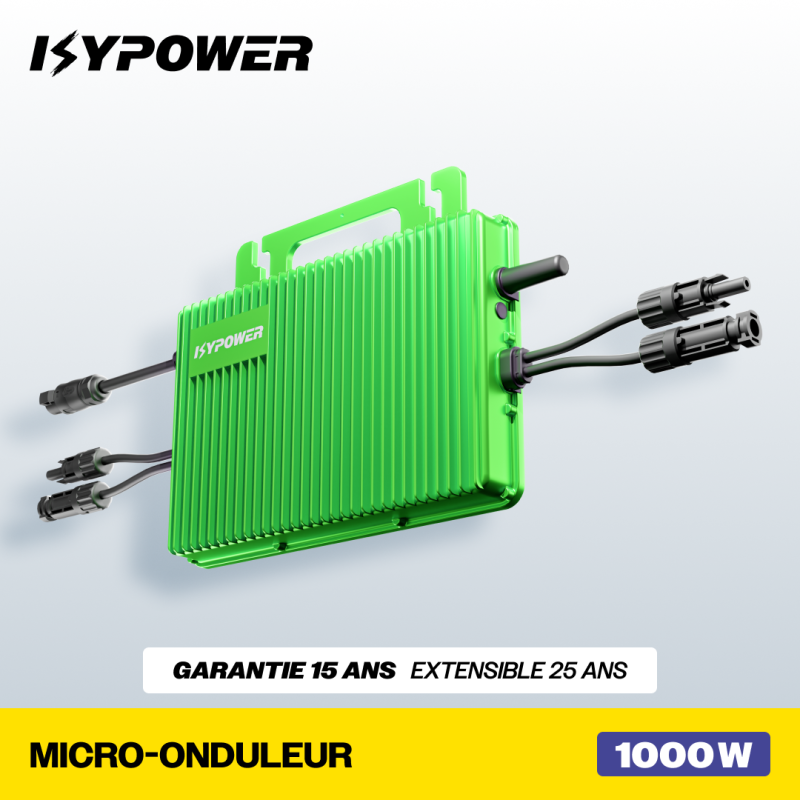

Micro-onduleur ISYPOWER IP-1000-W2

• Puissance de sortie nominale : 1000 VA
• Puissance de module compatible : 390 à 680+ W
• Nombre de MPPT : 2
• Plage de tension MPPT : 16 à 60 V
• Tension d'entrée maximale : 63 V
• Courant d'entrée maximal : 2 × 18 A
• Rendement maximal CEC : 96,6 %
• Indice de protection : IP67
• Garantie : 15 ans, extensible à 25 ans

Communs aux deux micro-onduleurs

• Rendement MPPT nominal : 99,8 %
• Température ambiante : -40 °C à +65 °C
• Communication : WiFi intégré, actualisation toutes les 3 minutes
• Certifications : EN 50549, EN/IEC 62109-1/2

Supports ISYPOWER ISYFIX Paysage (× 6)

• Matériau : aluminium, finition noire
• Orientation du panneau : paysage
• Inclinaison : 25°, 30° ou 35°
• Compatibilité : panneaux de 1134 mm de hauteur et 30 mm d'épaisseur, plaques Bifacial Booster
• Fixation : à lester au sol (lestage non inclus, environ 90 kg recommandés par panneau)

Câblage

• Câbles MC4 prémontés : 12 × 2 m, 4 mm²
• Rallonges MC4 : 4 × 2 m, 4 mm²
• Câbles Plug and Play : 2 × fiche 2P+T, 5 m, 1,5 mm², prémontés en usine
