PLUG AND PLAY 2000W – 4 PANNEAUX ISYPOWER 500W + MICRO-ONDULEUR ISYPOWER 2000W

Ce kit solaire plug and play de 2000 Wc est le plus puissant de la gamme plug and play sur un seul micro-onduleur. Il contient tout le nécessaire pour couvrir une part importante de la consommation électrique d'un foyer en journée. Les panneaux se raccordent au micro-onduleur, puis le câble se branche sur une prise dédiée. L'électricité produite est consommée en priorité par vos appareils : réfrigérateur, box internet, ballon d'eau chaude, lave-linge, lave-vaisselle, pompe de piscine, climatisation, etc.

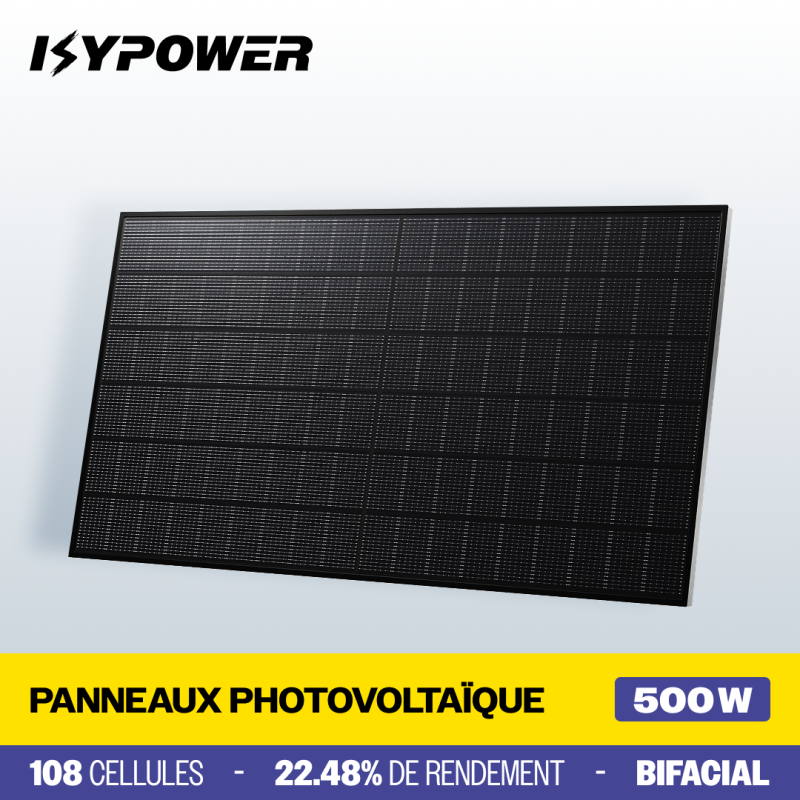

Quatre panneaux ISYPOWER 500W N-Type TopCon bifaciaux

Les panneaux ISYPOWER IZ182x210-M-54-NB-500W utilisent des cellules N-Type TopCon. Cette technologie offre un rendement de 22,48 % et une très faible perte de puissance dans le temps : 0,4 % par an seulement, avec 87,4 % de la puissance garantie à 30 ans.

Leur structure bifaciale capte aussi la lumière réfléchie par le sol sur la face arrière. Selon les conditions de pose, la production augmente jusqu'à +25 %. Le gain est maximal lorsque les panneaux sont surélevés au-dessus d'une surface claire : pose au sol, pergola, carport.

Leurs 108 demi-cellules limitent les pertes et réduisent l'impact d'une ombre partielle. Le double vitrage Full Black résiste à 5400 Pa de charge de neige et 2400 Pa de charge de vent. Le module est protégé contre le PID et la corrosion (tests TÜV Nord).

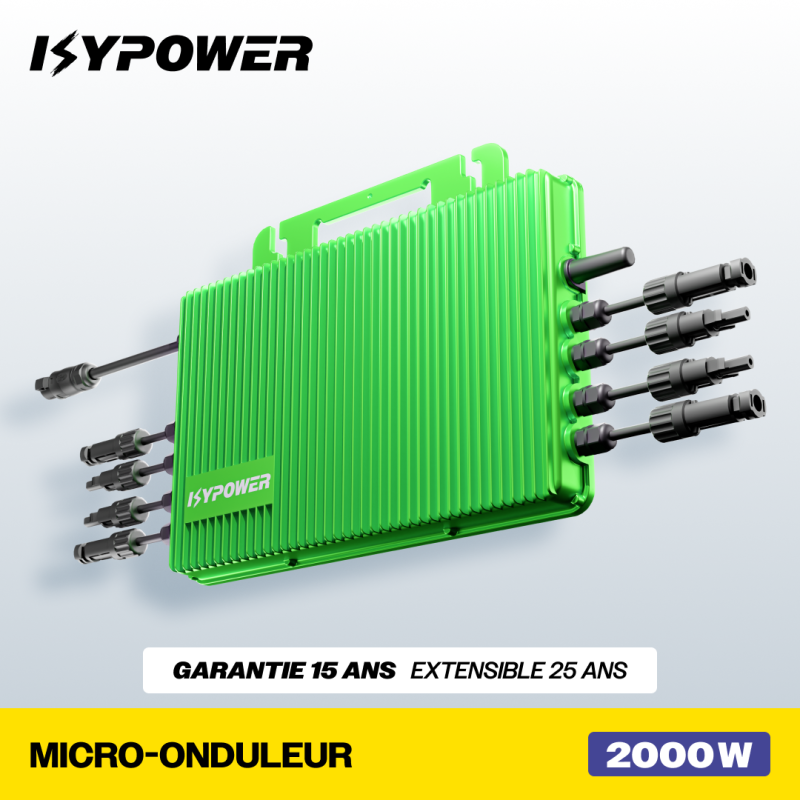

Micro-onduleur ISYPOWER IP-2000-W4 : un MPPT par panneau

Le micro-onduleur transforme le courant continu des panneaux en courant alternatif 230 V, directement utilisable dans le logement. Il dispose de 4 entrées MPPT indépendantes : chacun des 4 panneaux est raccordé sur sa propre entrée et optimisé séparément. Si l'un est ombragé ou orienté différemment, la production des trois autres n'est pas pénalisée.

Il affiche un rendement maximal CEC de 96,6 % et un rendement MPPT de 99,8 %. Son boîtier métallique IP67 permet une installation en extérieur, de -40 °C à +65 °C. Il est certifié EN 50549 et EN/IEC 62109-1/2.

Le gain bifacial pour atteindre plus souvent la pleine puissance

En conditions réelles, un panneau délivre rarement sa puissance nominale : chaleur, angle du soleil et luminosité variable réduisent sa production. Avec 2000 Wc de panneaux bifaciaux sur un micro-onduleur de 2000 VA, la face arrière compense ces pertes :

• à +10 % de gain bifacial, les 4 panneaux peuvent délivrer jusqu'à 2200 W ;
• à +25 % de gain bifacial, ils peuvent atteindre 2500 W.

Le micro-onduleur atteint ainsi plus souvent et plus longtemps sa puissance maximale de 2000 VA, y compris en début et en fin de journée ou par ciel voilé.

Suivi de production WiFi intégré

Le micro-onduleur intègre directement un module WiFi : aucun boîtier supplémentaire n'est nécessaire. Une fois connecté à votre box internet en quelques minutes, il transmet ses données à l'application ISYPOWER Cloud, gratuite. L'affichage est actualisé toutes les 3 minutes.

Concrètement, vous pouvez :

• suivre votre production en temps réel sur smartphone ;
• consulter l'historique jour par jour, mois par mois et année par année ;
• repérer les heures de forte production pour y programmer vos appareils (lave-linge, lave-vaisselle, ballon d'eau chaude) et augmenter vos économies ;
• vérifier en un coup d'œil que chaque panneau fonctionne correctement.

Un duo panneaux / micro-onduleur parfaitement dimensionné

Les panneaux de 500 W entrent dans la plage de puissance acceptée par le micro-onduleur (400 à 670+ W par entrée). Leurs caractéristiques électriques respectent ses limites :

• tension de fonctionnement (Vmp) de 33,33 V, au cœur de la plage MPPT de 20 à 60 V ;
• tension à vide de 40,07 V, qui atteint environ 43,6 V par grand froid (-10 °C), bien en dessous du maximum de 61 V ;
• courant de fonctionnement (Imp) de 15,00 A, sous la limite de 18 A par entrée ;
• courant de court-circuit de 15,90 A, et même avec un gain bifacial de +25 % (environ 19,9 A), sous la limite de 25 A par entrée.

Composition du kit

• 4 × panneaux photovoltaïques ISYPOWER BIFACIAL NTYPE IZ182x210-M-54-NB-500W
• 1 × micro-onduleur ISYPOWER IP-2000-W4
• 1 × suivi de production WiFi, intégré au micro-onduleur
• 8 × câbles MC4 de 2 m en 4 mm², prémontés à l'arrière des panneaux (2 par panneau)
• 4 × rallonges MC4 de 2 m en 4 mm²
• 1 × câble Plug and Play 2P+T de 5 m

Les fixations ne sont pas incluses. Elles sont disponibles en option selon votre support : tuiles mécaniques, tuiles plates, ardoises, bac acier, tirefonds, sol ou mur.

Fonctionnement

1. Production : les quatre panneaux convertissent la lumière du soleil en courant continu, par leur face avant et leur face arrière.
2. Conversion : le micro-onduleur optimise chaque panneau grâce à ses 4 MPPT et transforme le courant en 230 V alternatif.
3. Autoconsommation : via le câble plug and play branché sur une prise dédiée, l'électricité alimente en priorité les appareils en fonctionnement dans le logement.
4. Surplus : si la production dépasse la consommation du moment, l'excédent part sur le réseau public.
5. Suivi : la production est visible en temps réel dans l'application ISYPOWER Cloud.

Puissance et performances

• Puissance crête des panneaux : 4 × 500 Wc = 2000 Wc
• Puissance de sortie nominale du micro-onduleur : 2000 VA
• Production possible avec le gain bifacial : jusqu'à 2500 W côté panneaux, pour atteindre plus souvent les 2000 VA de sortie

Production et économies estimées : le kit produit environ 3158 kWh par an. Valorisée à 0,194 € par kWh, cette production représente jusqu'à environ 613 € d'économies par an si elle est entièrement autoconsommée. La part réellement autoconsommée dépend de vos habitudes : programmer vos appareils en journée permet de l'augmenter.

Installation et raccordement

• Branchement : le câble plug and play 2P+T de 5 m relie le micro-onduleur à une prise 230 V. Avec 4 panneaux, le branchement se fait sur une prise et une ligne électrique dédiées, pour éviter toute surcharge du circuit.
• Micro-onduleur : boîtier métallique IP67 de 347 × 260 × 36,5 mm pour 5,1 kg, qui se fixe à l'arrière des panneaux ou sur la structure.
• Panneaux : 1961 × 1134 × 30 mm pour 26,6 kg chacun. Ils se raccordent au micro-onduleur grâce aux câbles MC4 prémontés et aux 4 rallonges MC4 fournies.
• Raccordement au coffret AC : le micro-onduleur peut aussi être raccordé à un coffret AC via son câble propriétaire.
• Pose : sol, mur. Pour profiter pleinement du gain bifacial, privilégiez une pose surélevée, face arrière dégagée.

Compatibilité et évolutivité

Le kit s'intègre dans l'écosystème ISYPOWER et peut évoluer avec des équipements proposés en option :

• Passerelle ISYPOWER IP-SMARTIA-W3 : pilotage intelligent de l'écosystème ISYPOWER et fonction zéro injection.
• Extension de garantie du micro-onduleur : de 15 à 25 ans.

Pilotage intelligent et zéro injection

Par défaut, le surplus non consommé est injecté sur le réseau. Avec la passerelle SMART AI (IP-SMARTIA-W3, en option), le micro-onduleur peut fonctionner en zéro injection : la production est ajustée en temps réel à la consommation du logement, pour éviter d'injecter gratuitement de l'énergie sur le réseau. Cette fonction nécessite la passerelle et sa configuration ; elle n'est pas active d'origine.

Réglementation et démarches

• Déclaration Enedis : toute installation de production raccordée au réseau, même en plug and play, doit être déclarée à Enedis par une convention d'autoconsommation sans injection (CACSI). La démarche est gratuite et se fait en ligne.
• Urbanisme : selon l'emplacement des panneaux (toiture, façade), une déclaration préalable de travaux peut être nécessaire en mairie.
• Conformité : le kit respecte la norme NF C 15-100 pour une installation plug and play sur prise et ligne dédiées.

Avantages clients

• Jusqu'à 613 € d'économies par an pour environ 3158 kWh produits.
• 2000 Wc sur un seul micro-onduleur : une installation puissante, simple à raccorder.
• Jusqu'à +25 % de production grâce aux panneaux bifaciaux, pour exploiter pleinement les 2000 VA du micro-onduleur.
• Un MPPT par panneau : chaque panneau est optimisé séparément, sans perte liée à l'ombrage d'un voisin.
• Suivi de production WiFi intégré : production en temps réel et historique sur smartphone, sans abonnement ni boîtier supplémentaire.
• Durabilité : panneaux N-Type TopCon avec 87,4 % de puissance garantie à 30 ans, double vitrage et micro-onduleur métallique IP67.
• Garanties longues : panneaux 25 ans matériel et 30 ans production, micro-onduleur 15 ans (extensible à 25 ans).

Caractéristiques techniques

Kit

• Puissance crête : 2000 Wc (4 × 500 Wc)
• Puissance de sortie AC : 2000 VA
• Nombre de panneaux : 4
• Production annuelle estimée : 3158 kWh
• Économie annuelle estimée : 613 €
• Suivi de production : WiFi intégré, application ISYPOWER Cloud gratuite
• Branchement : prise et ligne 230 V dédiées, câble 2P+T de 5 m

Panneaux ISYPOWER IZ182x210-M-54-NB-500W (× 4)

• Puissance nominale : 500 Wc (tolérance de 0 à +5 W)
• Gain bifacial : jusqu'à +25 %
• Rendement : 22,48 %
• Technologie : N-Type TopCon, bifaciale, 108 demi-cellules
• Voc / Isc : 40,07 V / 15,90 A
• Vmp / Imp : 33,33 V / 15,00 A
• Coefficient de température Pmax : -0,30 %/°C
• Charge de vent / neige : 2400 Pa / 5400 Pa
• Dimensions / poids : 1961 × 1134 × 30 mm / 26,6 kg
• Câbles : 4 mm², 2 m, connecteurs compatibles MC4
• Garantie : 25 ans matériel, 30 ans production

Micro-onduleur ISYPOWER IP-2000-W4

• Puissance de sortie nominale : 2000 VA
• Puissance de module compatible : 400 à 670+ W
• Nombre de MPPT : 4
• Plage de tension MPPT : 20 à 60 V
• Plage de tension de fonctionnement : 14 à 61 V
• Tension de démarrage : 18 V
• Tension d'entrée maximale : 61 V
• Courant d'entrée maximal : 4 × 18 A
• Courant de court-circuit d'entrée maximal : 4 × 25 A
• Rendement maximal CEC : 96,6 %
• Rendement MPPT nominal : 99,8 %
• Indice de protection : IP67
• Température ambiante : -40 °C à +65 °C
• Dimensions / poids : 347 × 260 × 36,5 mm / 5,1 kg (boîtier métallique)
• Communication : WiFi intégré, actualisation toutes les 3 minutes
• Certifications : EN 50549, EN/IEC 62109-1/2
• Garantie : 15 ans, extensible à 25 ans

Câblage

• Câbles MC4 prémontés : 8 × 2 m, 4 mm²
• Rallonges MC4 : 4 × 2 m, 4 mm²
• Câble Plug and Play : fiche 2P+T, 5 m, 1,5 mm², prémonté en usine
