KIT ISYPOWER TITAN 2400 6 PANNEAUX 3000W BLACK

Ce kit associe une installation solaire plug and play de 3000 Wc à une batterie de stockage ISYPOWER TITAN 2400. Contrairement aux kits où les panneaux sont branchés sur la batterie, ici les 6 panneaux sont raccordés à deux micro-onduleurs, et la batterie fonctionne de manière indépendante. Cette architecture offre une grande liberté d'installation et simplifie les démarches.

Une batterie indépendante des panneaux : installez-la où vous voulez

Dans cette configuration, aucun panneau n'est relié à la TITAN. Les panneaux produisent via leurs micro-onduleurs, et la batterie se branche simplement sur une prise dédiée du logement. Cela présente trois avantages majeurs :

• Liberté d'emplacement : la batterie n'a pas besoin d'être à proximité des panneaux. Garage, cellier, buanderie, abri de jardin : vous la placez où c'est le plus pratique, à condition de disposer d'une prise et d'une ligne dédiées.
• Pas de câblage DC entre les panneaux et la batterie : les panneaux peuvent être installés loin du logement, sans tirer de longs câbles MC4 jusqu'à la batterie.
• Démarches simplifiées : sans panneau branché dessus, la TITAN n'a pas besoin d'être déclarée dans la CACSI. Seule l'installation solaire avec micro-onduleurs fait l'objet de la déclaration.

Six panneaux ISYPOWER 500W N-Type TopCon bifaciaux

Les panneaux ISYPOWER IZ182x210-M-54-NB-500W utilisent des cellules N-Type TopCon. Cette technologie offre un rendement de 22,48 % et une très faible perte de puissance dans le temps : 0,4 % par an seulement, avec 87,4 % de la puissance garantie à 30 ans.

Leur structure bifaciale capte aussi la lumière réfléchie par le sol sur la face arrière. Selon l'environnement, la production augmente jusqu'à +25 %. Le gain est d'autant plus élevé que la surface sous les panneaux est claire : gravier blanc, béton clair, neige.

Leurs 108 demi-cellules limitent les pertes et réduisent l'impact d'une ombre partielle. Le double vitrage Full Black résiste à 5400 Pa de charge de neige et 2400 Pa de charge de vent.

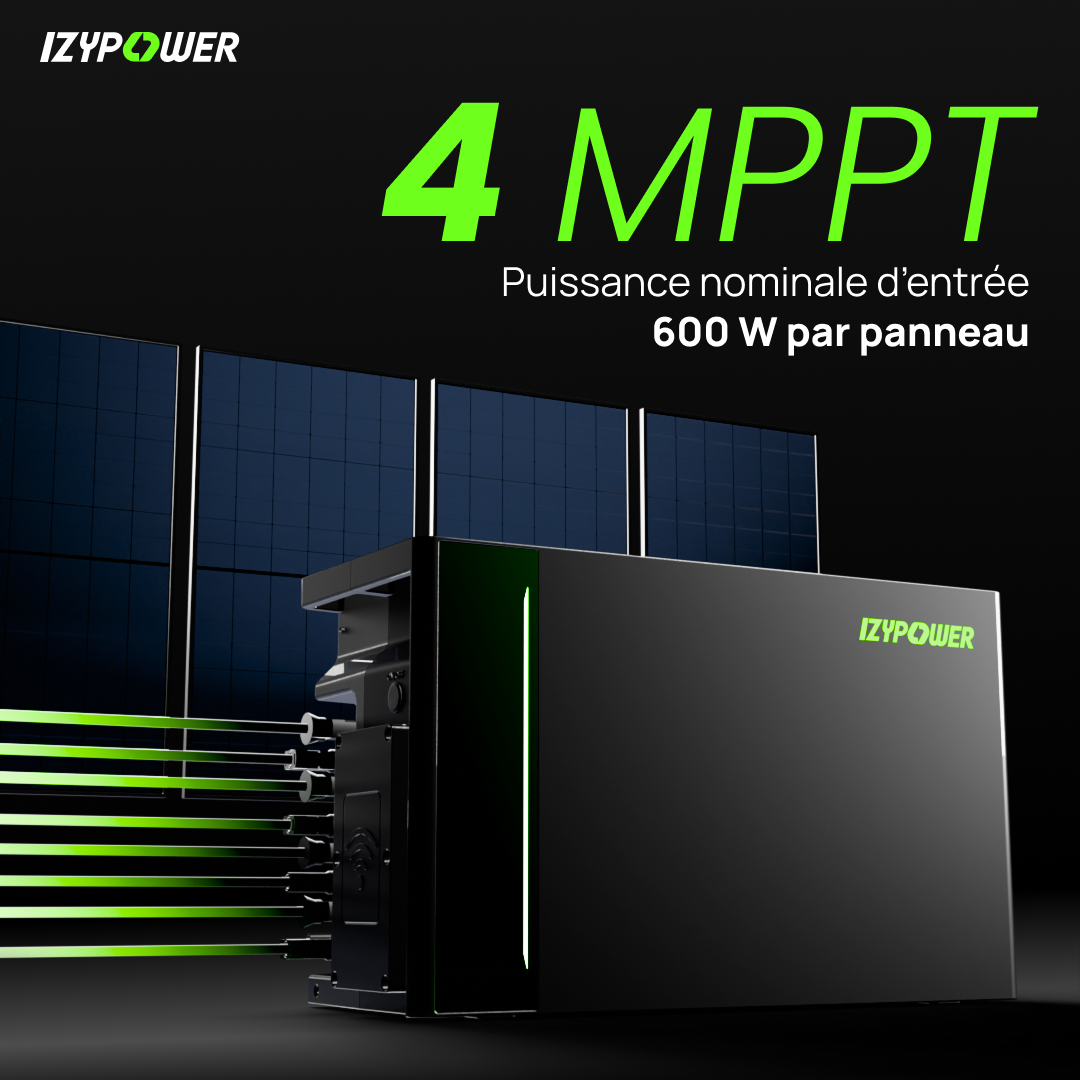

Deux micro-onduleurs ISYPOWER : un MPPT par panneau

Les panneaux sont raccordés à deux micro-onduleurs, pour un total de 3000 VA et 6 entrées MPPT indépendantes :

• le IP-2000-W4 (2000 VA, 4 MPPT) raccorde 4 panneaux ;
• le IP-1000-W2 (1000 VA, 2 MPPT) raccorde les 2 panneaux restants.

Chaque panneau est optimisé séparément : si l'un est ombragé, la production des autres n'est pas pénalisée. Les micro-onduleurs affichent un rendement MPPT de 99,8 %. Leurs boîtiers IP67 permettent une installation en extérieur, directement sous les panneaux, de -40 °C à +65 °C. Ils sont certifiés EN 50549 et EN/IEC 62109-1/2.

Suivi de production WiFi intégré

Chaque micro-onduleur intègre directement son module WiFi : aucun boîtier supplémentaire n'est nécessaire. Une fois connectés à votre box internet, ils transmettent leurs données à l'application ISYPOWER Cloud, gratuite et sans abonnement. L'affichage est actualisé toutes les 3 minutes.

Vous suivez ainsi la production de vos panneaux en temps réel sur smartphone, consultez l'historique et repérez les heures de forte production.

ISYPOWER TITAN 2400 : batterie de stockage LiFePO4

La TITAN 2400 réunit dans un boîtier en alliage d'aluminium IP65 :

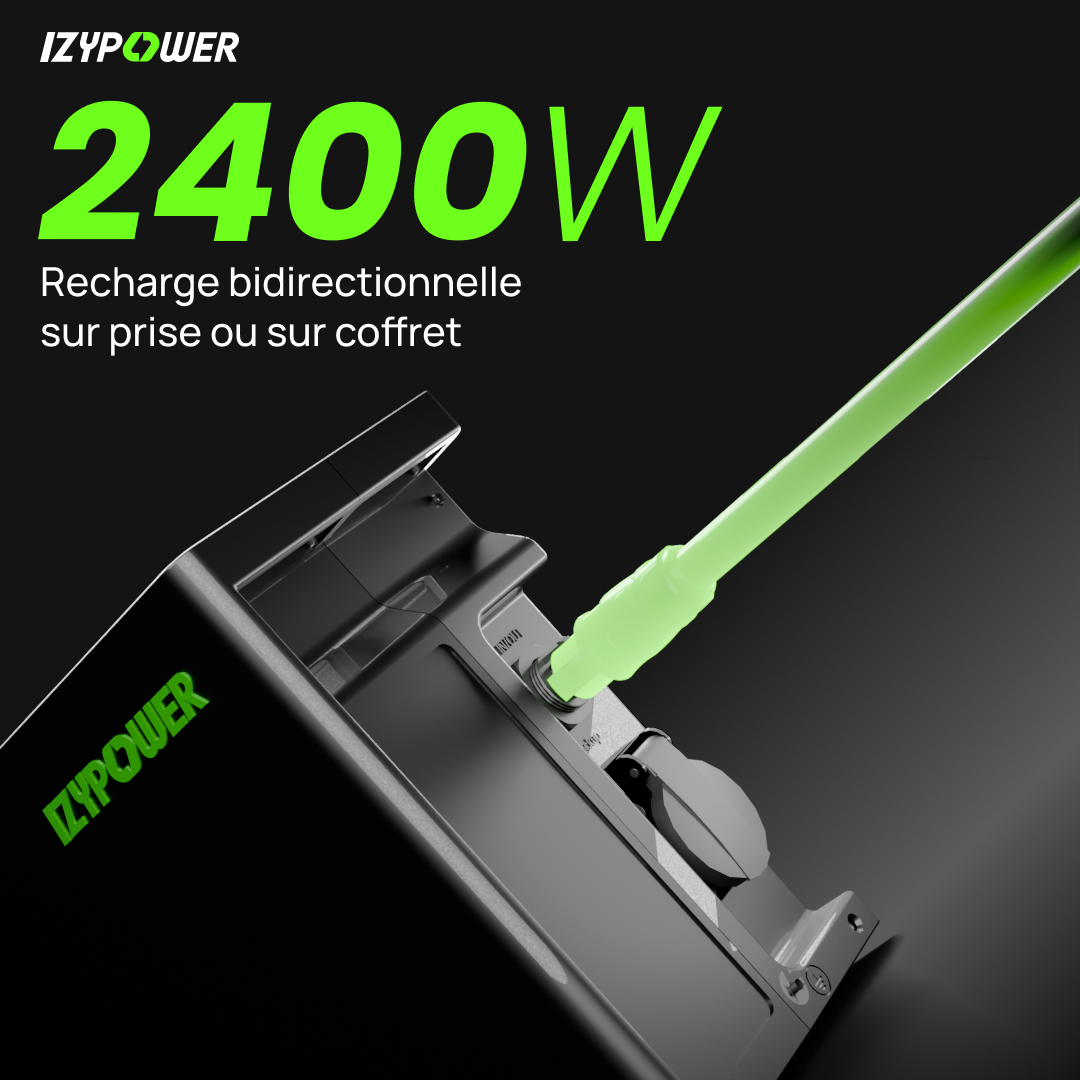

• un micro-onduleur hybride de 2400 W, avec charge et décharge bidirectionnelle ;
• une batterie LiFePO4 de 2010 Wh, à cellules REPT de qualité Tier 1, conçue pour 8000 cycles à 70 % de décharge et une durée de vie estimée à 20 ans ;
• un module WiFi, qui permet le pilotage manuel de la batterie depuis l'application ISYPOWER ou ENERGY EASE.

Un BMS avancé protège la batterie contre la surchauffe, la surcharge et les courts-circuits, et un optimiseur intégré équilibre les cellules pour prolonger sa durée de vie.

Composition du kit

• 6 × panneaux photovoltaïques ISYPOWER BIFACIAL NTYPE IZ182x210-M-54-NB-500W, avec câbles MC4 prémontés
• 4 × rallonges MC4 de 2 m en 4 mm²
• 1 × micro-onduleur ISYPOWER IP-2000-W4
• 1 × micro-onduleur ISYPOWER IP-1000-W2
• 1 × suivi de production WiFi, intégré aux micro-onduleurs
• 1 × batterie ISYPOWER TITAN 2400 Black (micro-onduleur hybride 2400 W + batterie LiFePO4 2010 Wh + module WiFi), livrée avec ses câbles de connexion et sa prise off-grid
• 3 × câbles Plug and Play 2P+T de 5 m (un par micro-onduleur, un pour la TITAN)

Non inclus, disponibles en option :

• les fixations : kit de fixation sol ou mur paysage, support au sol / mur paysage ou support au sol portrait 2 panneaux ;
• le Smart Meter : SMART AI (IP-SMARTIA-W3) pour l'écosystème ISYPOWER, ou MR1 pour l'écosystème DEYE / ENERGY EASE.

Fonctionnement

Avec Smart Meter (en option) : gestion automatique de l'énergie

Le Smart Meter mesure en permanence les flux électriques du logement. Il permet à la TITAN de détecter la production des micro-onduleurs et la consommation, et de gérer l'énergie automatiquement :

1. La production solaire alimente le logement en priorité.
2. Le surplus est stocké : lorsque la production des micro-onduleurs dépasse la consommation, l'excédent charge la batterie au lieu d'être injecté gratuitement sur le réseau.
3. La batterie vient en renfort : lorsque la production est trop faible pour couvrir la consommation, en fin de journée, par temps couvert ou la nuit, la batterie complète automatiquement.

Les panneaux n'étant pas reliés à la TITAN, c'est le Smart Meter qui permet le stockage automatique du surplus solaire.

En cas de coupure réseau

La prise off-grid de la TITAN alimente un équipement de secours branché dessus, à partir de l'énergie stockée dans la batterie.

Puissance et performances

Production solaire

• Puissance crête des panneaux : 6 × 500 Wc = 3000 Wc
• Puissance de sortie des micro-onduleurs : 2000 VA + 1000 VA = 3000 VA
• Grâce au gain bifacial, les panneaux peuvent atteindre jusqu'à 3750 W, ce qui permet aux micro-onduleurs d'atteindre plus souvent leur pleine puissance.

Restitution par la batterie

• 1 TITAN : 1000 W en continu, 1200 W en pointe de quelques secondes.
• 1 TITAN + 1 LINK 4000 : 2400 W en continu.

Production et économies estimées : les 6 panneaux produisent environ 4737 kWh par an. Valorisée à 0,194 € par kWh, cette production représente jusqu'à environ 919 € d'économies par an si elle est entièrement autoconsommée. La batterie stocke le surplus de la journée pour le restituer le soir, ce qui augmente la part de production réellement consommée par le logement.

Installation et raccordement

• Micro-onduleurs : chacun est relié au logement par son câble Plug and Play 2P+T de 5 m. Avec 6 panneaux, le branchement se fait sur 2 prises en parallèle avec une ligne dédiée, ou sur 1 prise par ligne dédiée.
• TITAN 2400 : reliée au logement par son câble Plug and Play 2P+T de 5 m, impérativement sur une prise et une ligne dédiées. Elle peut être installée à l'endroit de votre choix, indépendamment de l'emplacement des panneaux.
• Panneaux : 1961 × 1134 × 30 mm pour 26,6 kg chacun. Ils se raccordent aux micro-onduleurs grâce à leurs câbles MC4 prémontés et aux 4 rallonges MC4 fournies.
• Fixations : non incluses dans ce kit, disponibles en option (sol ou mur, paysage ou portrait).
• Conformité : le kit respecte la norme NF C 15-100.

Compatibilité et évolutivité

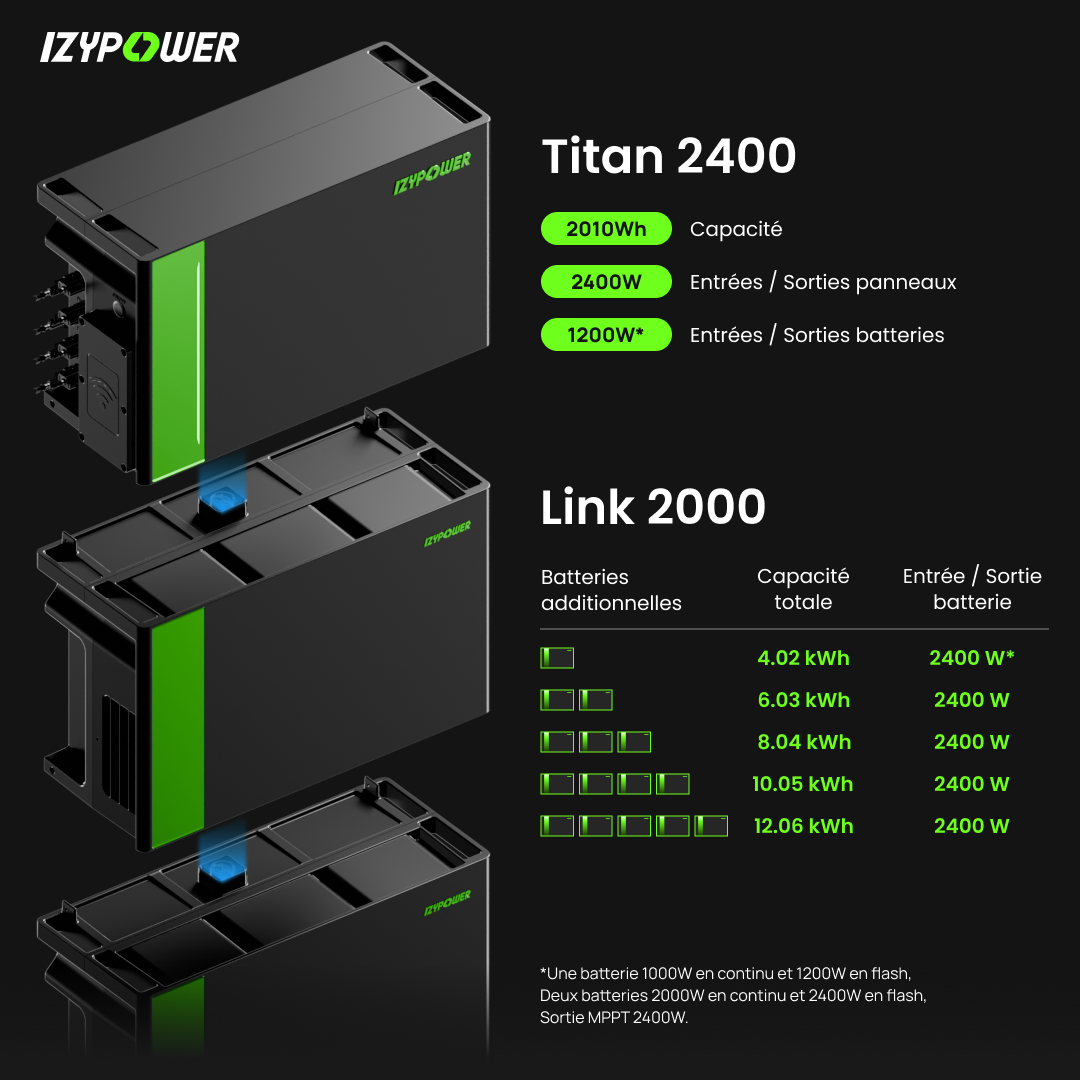

• Batterie additionnelle LINK 4000 : 4032 Wh, 10 000 cycles à 70 % de décharge, 425 × 225 × 300 mm pour 32 kg. Associée à la TITAN, elle porte la puissance de restitution à 2400 W en continu et double quasiment la capacité de stockage, ce qui est utile avec 3000 Wc de panneaux.

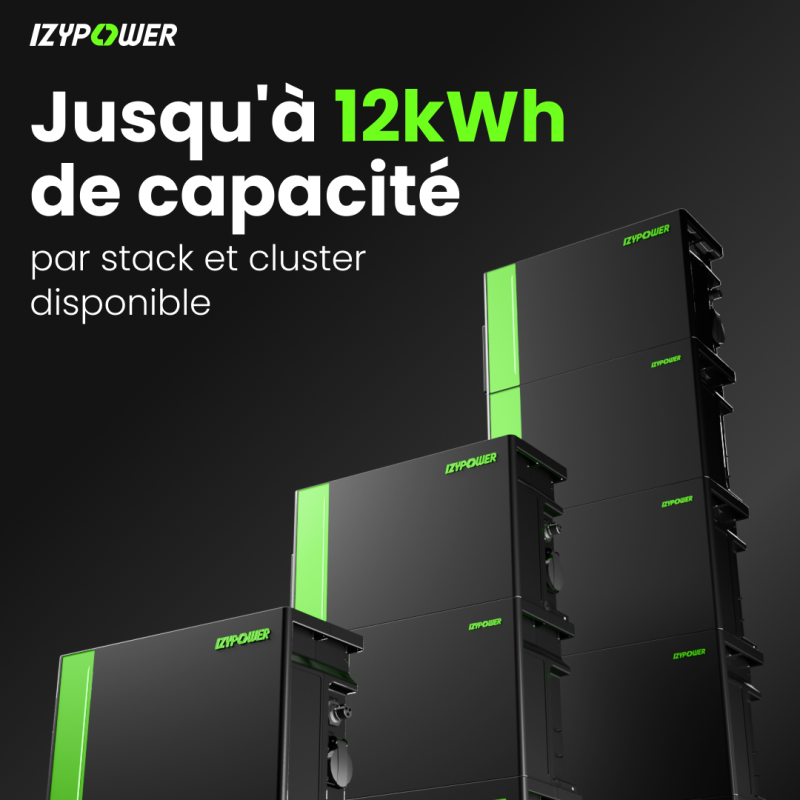

• Extension : jusqu'à 5 batteries LINK par TITAN, et clustering possible jusqu'à 3 TITAN.
• Smart Meter (en option) : SMART AI pour l'écosystème ISYPOWER, compatible avec tous les micro-onduleurs du marché, ou MR1 pour l'écosystème DEYE / ENERGY EASE.
• Extension de garantie des micro-onduleurs (en option) : de 15 à 25 ans.

Coupure réseau / secours

La TITAN 2400 est livrée avec une prise off-grid. En cas de coupure du réseau, elle permet d'alimenter un équipement de secours branché dessus (réfrigérateur, box internet, éclairage, etc.) à partir de l'énergie stockée. Elle n'alimente pas l'ensemble du logement.

La puissance disponible sur cette prise dépend du nombre de batteries :

• 1 TITAN : 1000 W en continu, 1200 W en pointe ;
• 1 TITAN + 1 LINK 4000 : 2400 W en continu, avec une autonomie prolongée.

Réglementation et démarches

• Installation solaire : les 6 panneaux et leurs micro-onduleurs doivent être déclarés à Enedis par une convention d'autoconsommation sans injection (CACSI). La démarche est gratuite et se fait en ligne.
• Batterie TITAN : aucun panneau n'étant branché dessus, elle n'a pas besoin d'être déclarée dans la CACSI.
• Urbanisme : selon l'emplacement des panneaux, une déclaration préalable de travaux peut être nécessaire en mairie.
• Conformité : le kit respecte la norme NF C 15-100, avec des branchements sur prises et lignes dédiées.

Avantages clients

• Batterie installable où vous voulez : indépendante des panneaux, elle se place au plus pratique, sans câblage DC.
• Démarches simplifiées : la batterie n'a pas besoin d'être déclarée dans la CACSI.
• 3000 Wc de production : 6 panneaux bifaciaux et 6 MPPT indépendants.
• Jusqu'à +25 % de production grâce aux panneaux bifaciaux.
• Stockage du surplus : avec le Smart Meter en option, l'énergie non consommée en journée est stockée pour le soir.
• Prise de secours : alimentation d'un équipement en cas de coupure.
• Batterie LiFePO4 durable : cellules REPT Tier 1, 8000 cycles, durée de vie estimée à 20 ans.
• Évolutif : batterie LINK 4000 pour passer à 2400 W de restitution et stocker davantage.
• Suivi de production WiFi intégré : production en temps réel sur smartphone, sans abonnement ni boîtier supplémentaire.
• Garanties longues : panneaux 25 ans matériel et 30 ans production, micro-onduleurs et TITAN 15 ans.

Caractéristiques techniques

Kit

• Puissance crête des panneaux : 3000 Wc (6 × 500 Wc)
• Puissance de sortie des micro-onduleurs : 3000 VA (2000 VA + 1000 VA)
• Nombre de MPPT : 6 (4 + 2)
• Capacité de stockage : 2010 Wh (2,01 kWh)
• Production annuelle estimée : 4737 kWh
• Économie annuelle estimée : jusqu'à 919 €
• Branchement : 3 câbles Plug and Play 2P+T de 5 m, sur prises et lignes dédiées
• Non inclus, disponibles en option : fixations (sol ou mur), Smart Meter (SMART AI ou MR1, requis pour le stockage automatique du surplus)

Panneaux ISYPOWER IZ182x210-M-54-NB-500W (× 6)

• Puissance nominale : 500 Wc (tolérance de 0 à +5 W)
• Gain bifacial : jusqu'à +25 %
• Rendement : 22,48 %
• Technologie : N-Type TopCon, bifaciale, 108 demi-cellules
• Voc / Isc : 40,07 V / 15,90 A
• Vmp / Imp : 33,33 V / 15,00 A
• Coefficient de température Pmax : -0,30 %/°C
• Charge de vent / neige : 2400 Pa / 5400 Pa
• Dimensions / poids : 1961 × 1134 × 30 mm / 26,6 kg
• Câbles : 4 mm², 2 m, connecteurs compatibles MC4
• Garantie : 25 ans matériel, 30 ans production

Micro-onduleur ISYPOWER IP-2000-W4

• Puissance de sortie nominale : 2000 VA
• Puissance de module compatible : 400 à 670+ W
• Nombre de MPPT : 4
• Plage de tension MPPT : 20 à 60 V
• Tension d'entrée maximale : 61 V
• Courant d'entrée maximal : 4 × 18 A
• Indice de protection : IP67
• Dimensions / poids : 347 × 260 × 36,5 mm / 5,1 kg
• Garantie : 15 ans, extensible à 25 ans

Micro-onduleur ISYPOWER IP-1000-W2

• Puissance de sortie nominale : 1000 VA
• Puissance de module compatible : 390 à 680+ W
• Nombre de MPPT : 2
• Plage de tension MPPT : 16 à 60 V
• Tension d'entrée maximale : 63 V
• Courant d'entrée maximal : 2 × 18 A
• Indice de protection : IP67
• Garantie : 15 ans, extensible à 25 ans

Communs aux micro-onduleurs

• Rendement MPPT nominal : 99,8 %
• Température ambiante : -40 °C à +65 °C
• Communication : WiFi intégré, application ISYPOWER Cloud, actualisation toutes les 3 minutes
• Certifications : EN 50549, EN/IEC 62109-1/2

ISYPOWER TITAN 2400

• Micro-onduleur hybride : 2400 W, charge et décharge bidirectionnelle
• Batterie : 2010 Wh, LiFePO4, cellules REPT Tier 1
• Restitution sur batterie : 1000 W en continu, 1200 W en pointe (2400 W en continu avec 1 LINK 4000)
• Cycles : 8000 à 70 % de décharge
• Durée de vie estimée : 20 ans
• Protections : BMS (surchauffe, surcharge, courts-circuits), optimiseur de batterie intégré
• Prise off-grid : pour un équipement de secours
• Indice de protection : IP65
• Communication : WiFi intégré (pilotage manuel), applications ISYPOWER et ENERGY EASE
• Extension : jusqu'à 5 batteries LINK par TITAN, clustering jusqu'à 3 TITAN
• Certification : EN 50549 (TÜV Nord)
• Garantie : 15 ans

Câblage

• Rallonges MC4 : 4 × 2 m, 4 mm²
• Câbles Plug and Play : 3 × fiche 2P+T, 5 m
