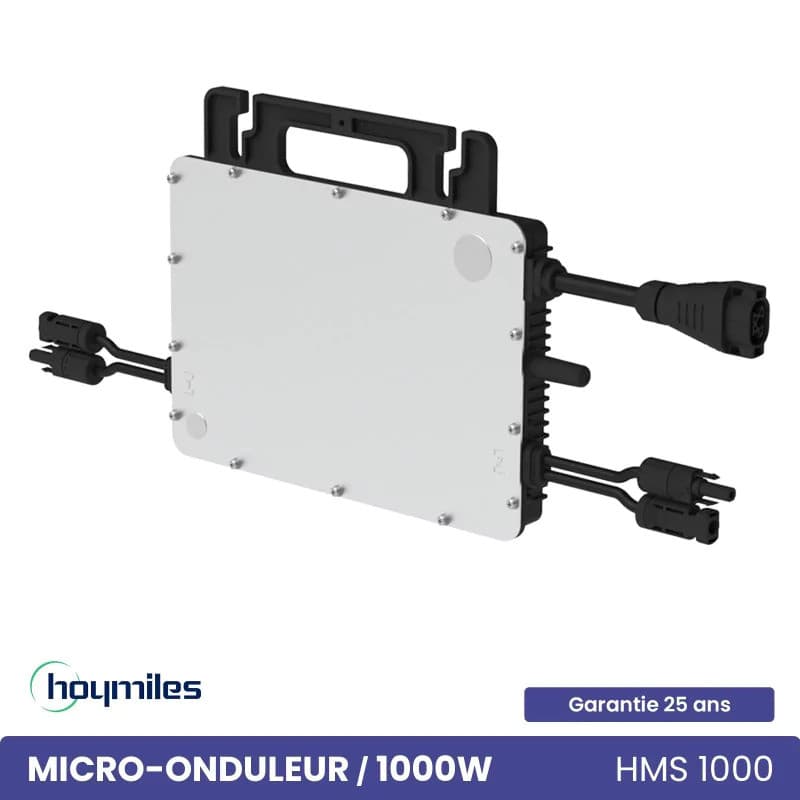

HOYMILES HMS-1000

Le Hoymiles HMS-1000-2T est un micro-onduleur monophasé « 2-en-1 » : il raccorde deux panneaux photovoltaïques et convertit leur courant continu en courant alternatif 230 V, directement utilisable par le logement. Avec 1000 VA de puissance de sortie, il fait partie des micro-onduleurs 2-en-1 les plus puissants de la gamme Hoymiles.

2 MPPT indépendants : chaque panneau optimisé séparément

Le micro-onduleur dispose de 2 MPPT, avec une entrée par MPPT. Le suivi du point de puissance maximale (MPPT) ajuste en permanence la tension et le courant de chaque panneau pour en extraire le maximum d’énergie.

Concrètement, si l’un des deux panneaux est ombragé, sali ou orienté différemment, la production de l’autre n’est pas pénalisée. Le rendement MPPT atteint 99,8 % en régime statique et 99,76 % en régime dynamique par temps nuageux, lorsque l’ensoleillement varie rapidement.

Rendement élevé et isolation galvanique

Avec un rendement maximal CEC de 96,5 %, le HMS-1000-2T convertit l’essentiel de l’énergie produite par les panneaux en électricité utilisable. Sa consommation nocturne reste inférieure à 50 mW.

Il intègre une isolation galvanique par transformateur haute fréquence, qui sépare électriquement le côté panneaux du côté réseau. Côté panneaux, la tension continue reste inférieure à 80 V, ce qui limite fortement les risques électriques par rapport à un onduleur central haute tension.

Communication Sub-1G : une liaison plus stable

Le HMS-1000-2T communique avec la passerelle Hoymiles par une liaison sans fil Sub-1 GHz (bande 868 MHz). Par rapport au Wi-Fi ou au Zigbee en 2,4 GHz, cette technologie offre :

une portée 1,5 à 2 fois supérieure ;

une meilleure résistance aux interférences, pour une communication plus stable ;

une consommation électrique plus faible.

C’est un avantage concret lorsque les panneaux sont éloignés de la passerelle, sur une toiture ou au fond d’un jardin.

Fiabilité et robustesse

Boîtier IP67 (NEMA 6) : étanche à la poussière et à l’immersion temporaire, pour une installation en extérieur.

Parasurtenseur 6000 V : protection contre les surtensions.

Refroidissement par convection naturelle, sans ventilateur : aucune pièce mobile susceptible de s’user.

Plage de fonctionnement de -40 °C à +65 °C.

Fonctionnement

Production : les deux panneaux produisent du courant continu.

Optimisation : chaque panneau est suivi par son propre MPPT, pour une production maximale.

Conversion : le micro-onduleur transforme le courant continu en courant alternatif 230 V / 50 Hz.

Autoconsommation : l’électricité alimente en priorité les appareils en fonctionnement dans le logement.

Surplus : si la production dépasse la consommation du moment, l’excédent part sur le réseau public.

Suivi : avec une passerelle DTU Hoymiles, la production de chaque panneau est visible sur la plateforme S-Miles Cloud.

Puissance et performances

Puissance de sortie nominale : 1000 VA, soit un courant de sortie de 4,35 A en 230 V.

Puissance des panneaux compatibles : 400 à 670+ W par entrée.

Rapport DC/AC : la puissance totale des panneaux ne doit pas dépasser 1,35 fois la puissance de sortie, soit 1350 Wc au maximum pour le HMS-1000-2T.

Par exemple, avec 2 panneaux de 500 W (1000 Wc), le micro-onduleur fonctionne à pleine capacité en plein soleil. Avec 2 panneaux de 600 W (1200 Wc), la puissance supplémentaire permet d’atteindre plus souvent les 1000 VA, notamment le matin, le soir et par ciel voilé, tout en restant sous la limite de 1350 Wc.

Installation et raccordement

Emplacement : le micro-onduleur s’installe sous les panneaux, face argentée vers le panneau, à l’abri du soleil direct, de la pluie et de la neige. Il faut prévoir au moins 2 cm d’espace autour du boîtier pour la ventilation.

Fixation : sur le rail de montage, avec des vis M8 (non fournies).

Raccordement CA : via le câble d’interconnexion CA Hoymiles et ses connecteurs, vendus séparément.

Nombre de micro-onduleurs par branche : jusqu’à 4 HMS-1000-2T par branche en 12 AWG (protection 20 A) et jusqu’à 7 en 10 AWG (protection 32 A), dans le respect des règles locales.

Protection : chaque branche doit être équipée d’un disjoncteur.

Mise à la terre : le câble CA intègre un conducteur de terre.

Installation : à réaliser par un technicien qualifié, après accord du gestionnaire de réseau.

Les accessoires de raccordement (câble d’interconnexion CA, connecteurs, capuchons d’extrémité, outils de déconnexion) ne sont pas inclus.

Compatibilité et évolutivité

Compatibilité avec les panneaux ISYPOWER

Les caractéristiques électriques des panneaux ISYPOWER respectent les limites du HMS-1000-2T :

Panneau ISYPOWER 500W (IZ182x210-M-54-NB-500W)

Puissance de 500 W, dans la plage de 400 à 670+ W ;

Vmp de 33,33 V, dans la plage MPPT de 16 à 60 V ;

Voc de 40,07 V, environ 43,6 V à -10 °C, sous le maximum de 65 V ;

Imp de 15,00 A, sous la limite de 16 A par entrée ;

Isc de 15,90 A, environ 19,9 A avec un gain bifacial de +25 %, sous la limite de 25 A.

Panneau ISYPOWER 600W (IP182x199-M-66-NB-600W)

Puissance de 600 W, dans la plage de 400 à 670+ W ;

Vmp de 41,12 V, dans la plage MPPT de 16 à 60 V ;

Voc de 49,02 V, environ 53,3 V à -10 °C, sous le maximum de 65 V ;

Imp de 14,59 A, sous la limite de 16 A par entrée ;

2 × 600 W = 1200 Wc, sous la limite de 1350 Wc.

Passerelle de communication

Le HMS-1000-2T est compatible uniquement avec les passerelles Hoymiles DTU-Pro-S et DTU-Lite-S et DTU-Wlite-S (non incluses). Elles collectent les données des micro-onduleurs et les transmettent à la plateforme S-Miles Cloud.

Installation modulaire

Chaque micro-onduleur fonctionne indépendamment. Vous pouvez donc agrandir votre installation en ajoutant des panneaux et des micro-onduleurs, dans la limite du nombre d’unités par branche. Le HMS-1000-2T s’utilise aussi en triphasé, en répartissant les micro-onduleurs sur les 3 phases.

Suivi de production

Avec une passerelle DTU-Pro-S ou DTU-Lite-S, le HMS-1000-2T transmet ses données à la plateforme S-Miles Cloud de Hoymiles. Vous suivez :

la production de chaque panneau individuellement ;

l’intensité, la tension et la puissance de chaque module ;

les éventuelles alarmes, pour un diagnostic rapide.

Un voyant LED sur le micro-onduleur indique également son état : démarrage, production normale, entrée anormale ou défaut réseau.

Réglementation et démarches

Déclaration Enedis : toute installation de production raccordée au réseau doit être déclarée à Enedis, par une convention d’autoconsommation sans injection (CACSI) ou par une demande de raccordement en cas de vente du surplus.

Conformité réseau : le HMS-1000-2T est conforme à la norme EN 50549-1:2019 et au référentiel français VFR2019.

Installation : le raccordement doit être réalisé par un technicien qualifié, conformément à la norme NF C 15-100.

Avantages clients

1000 VA pour 2 panneaux : l’un des micro-onduleurs 2-en-1 les plus puissants du marché.

2 MPPT indépendants : chaque panneau produit au maximum, sans être pénalisé par l’ombrage de l’autre.

Compatible avec les panneaux haute puissance jusqu’à 670+ W, dont les ISYPOWER 500W et 600W.

Communication Sub-1G : liaison plus stable et portée plus longue que le 2,4 GHz.

Sécurité : isolation galvanique et tension continue inférieure à 80 V côté panneaux.

Robustesse : IP67, parasurtenseur 6000 V, refroidissement sans ventilateur.

Suivi panneau par panneau sur S-Miles Cloud, avec une passerelle DTU.

Conforme VFR2019, le référentiel français de raccordement au réseau.

Caractéristiques techniques

Entrée (CC)

Puissance des panneaux compatibles : 400 à 670+ W

Tension d’entrée maximale : 65 V

Plage de tension MPPT : 16 à 60 V

Tension de démarrage : 22 V

Courant d’entrée maximal : 2 × 16 A

Courant de court-circuit d’entrée maximal : 2 × 25 A

Nombre de MPPT : 2

Nombre d’entrées par MPPT : 1

Sortie (CA)

Puissance de sortie nominale : 1000 VA

Courant de sortie nominal : 4,35 A

Tension nominale / plage : 230 V / 180 à 275 V

Fréquence nominale / plage : 50 Hz / 45 à 55 Hz

Facteur de puissance : > 0,99 par défaut, réglable de 0,8 en avance à 0,8 en retard

Distorsion harmonique totale : < 3 %

Unités maximum par branche : 4 en 12 AWG, 7 en 10 AWG

Rendement

Rendement maximal CEC : 96,5 %

Rendement MPPT nominal : 99,8 %

Consommation nocturne : < 50 mW

Caractéristiques mécaniques

Température ambiante : -40 °C à +65 °C

Dimensions : 261 × 180 × 35,1 mm

Poids : 3,2 kg

Indice de protection : IP67 (NEMA 6), pour l’extérieur

Refroidissement : convection naturelle, sans ventilateur

Fonctions

Communication : Sub-1G

Isolation : transformateur HF à isolation galvanique

Surveillance : Hoymiles S-Miles Cloud, via passerelle DTU-Pro-S ou DTU-Lite-S (non incluse)

Protection : parasurtenseur 6000 V

Conformité : EN 50549-1:2019, VDE-AR-N 4105:2018, VFR2019, IEC/EN 62109-1/-2, IEC/EN 61000-6-1/-2/-3/-4, IEC/EN 61000-3-2/-3
