PLUG AND PLAY 2400W – 4 PANNEAUX ISYPOWER 600W + MICRO-ONDULEUR ISYPOWER 2250W

Ce kit solaire plug and play de 2400 Wc associe quatre panneaux haute puissance de 600 W à un micro-onduleur de 2250 VA. C'est le kit plug and play le plus puissant sur un seul micro-onduleur de la gamme ISYPOWER. Les panneaux se raccordent au micro-onduleur, puis le câble se branche sur une prise dédiée. L'électricité produite est consommée en priorité par vos appareils : réfrigérateur, box internet, ballon d'eau chaude, lave-linge, lave-vaisselle, pompe de piscine, climatisation, etc.

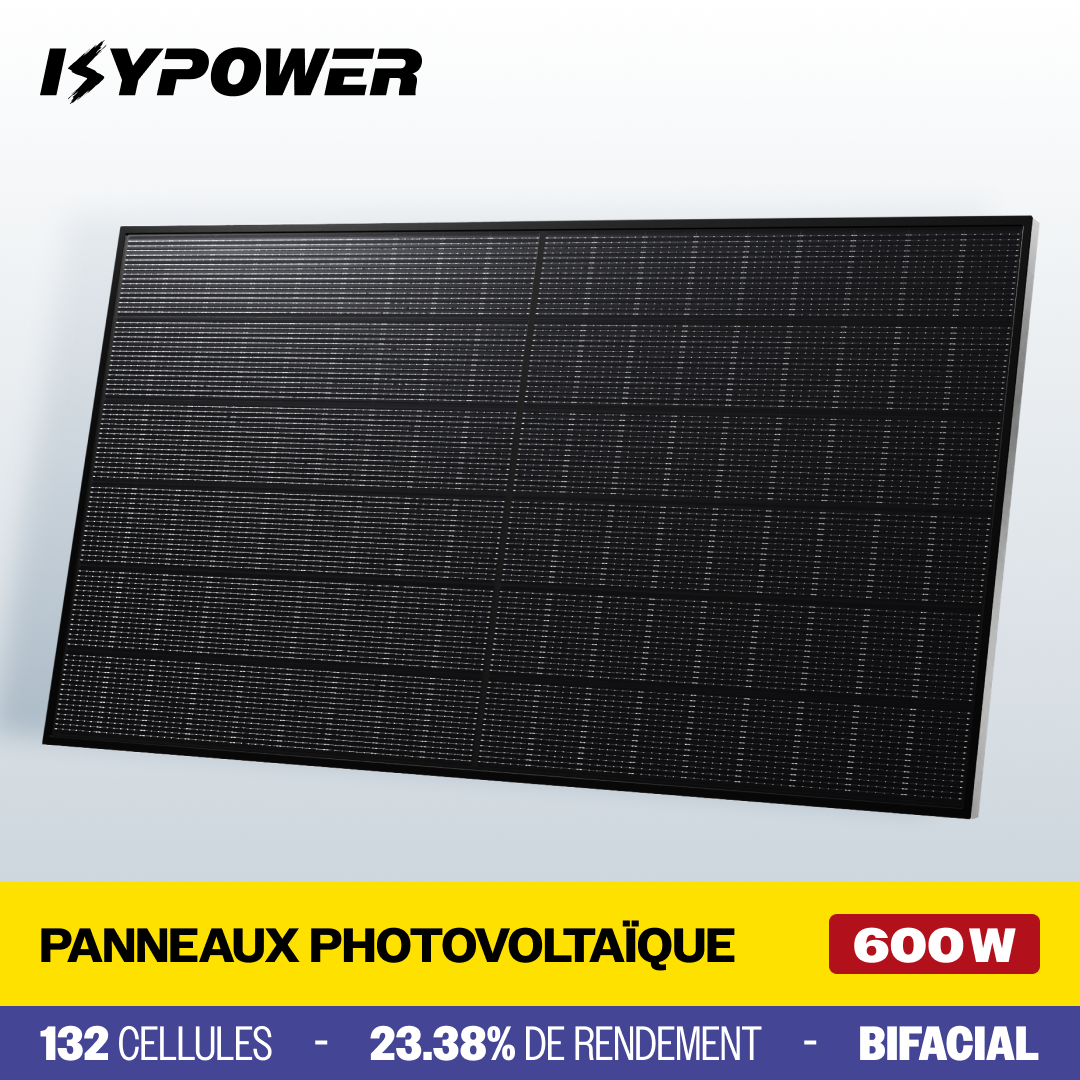

Quatre panneaux ISYPOWER 600W N-Type TopCon bifaciaux

Les panneaux ISYPOWER IP182x199-M-66-NB-600W délivrent chacun 600 Wc, avec un rendement de 22,23 %… plus précisément 23,22 %, grâce à leurs 132 cellules N-Type TopCon au format 182 × 199 mm. Cette technologie garantit une très faible perte de puissance dans le temps : 0,4 % par an seulement, avec 87,4 % de la puissance garantie à 30 ans.

Leur structure bifaciale capte aussi la lumière réfléchie par le sol sur la face arrière. Selon l'environnement, la production augmente jusqu'à +25 %. Le gain est d'autant plus élevé que la surface sous les panneaux est claire : gravier blanc, béton clair, neige.

Le double vitrage trempé Full Black, avec traitement anti-reflet en face avant, résiste à 5400 Pa de charge de neige et 2400 Pa de charge de vent. Le module est protégé contre le PID et la corrosion (tests TÜV Nord).

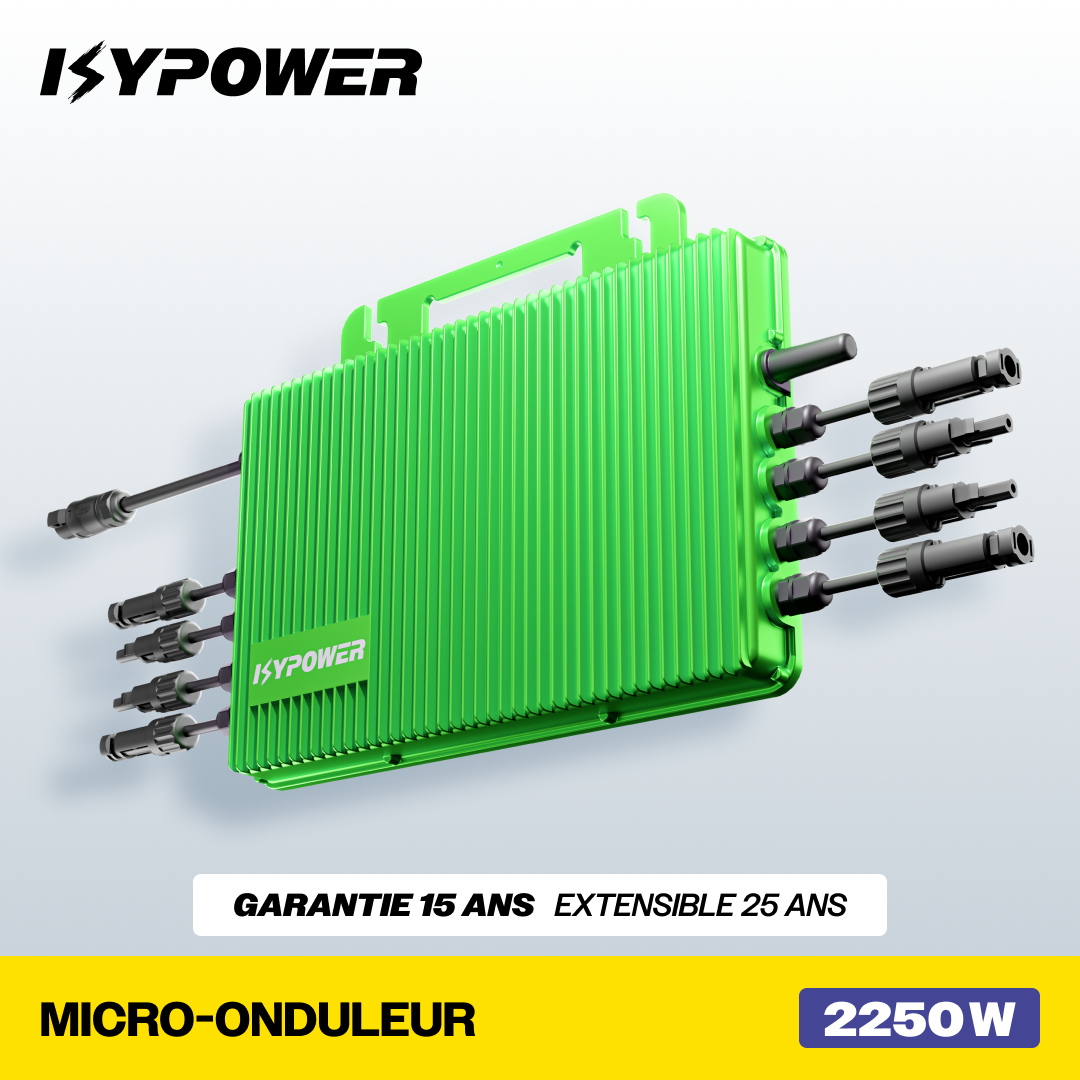

Micro-onduleur ISYPOWER IP-2250-W4 : conçu pour les panneaux haute puissance

Le micro-onduleur transforme le courant continu des panneaux en courant alternatif 230 V, directement utilisable dans le logement. Il dispose de 4 entrées MPPT indépendantes : chacun des 4 panneaux est raccordé sur sa propre entrée et optimisé séparément. La production reste optimale même en cas d'ombre partielle ou d'orientations différentes.

Il accepte des panneaux de 400 à 700 W par entrée, ce qui en fait le partenaire idéal des panneaux ISYPOWER 600W. Son rendement MPPT atteint 99,8 %, son facteur de puissance dépasse 0,99 et sa consommation nocturne reste inférieure à 50 mW. Son boîtier en aluminium renforcé IP67, à refroidissement passif sans ventilateur, fonctionne de -40 °C à +65 °C. Il est certifié EN 50549 et intègre de nombreuses protections : isolation galvanique, surtension DC et AC, surintensité, anti-îlotage et surveillance du réseau en temps réel.

Le gain bifacial pour atteindre plus souvent la pleine puissance

En conditions réelles, un panneau délivre rarement sa puissance nominale : chaleur, angle du soleil et luminosité variable réduisent sa production. Avec 2400 Wc de panneaux bifaciaux sur un micro-onduleur de 2250 VA, la face arrière compense ces pertes :

• à +10 % de gain bifacial, les 4 panneaux peuvent délivrer jusqu'à 2640 W ;
• à +25 % de gain bifacial, ils peuvent atteindre 3000 W.

Le micro-onduleur atteint ainsi plus souvent et plus longtemps sa puissance maximale de 2250 VA, y compris en début et en fin de journée ou par ciel voilé.

Suivi de production WiFi intégré

Le micro-onduleur intègre directement un module WiFi 2,4 GHz : aucun boîtier supplémentaire n'est nécessaire. Une fois connecté à votre box internet en quelques minutes, il transmet ses données à l'application ISYPOWER Cloud, gratuite sur iOS, Android et PC.

Concrètement, vous pouvez :

• suivre votre production en temps réel sur smartphone ;
• surveiller chaque panneau individuellement ;
• consulter l'historique jour par jour, mois par mois et année par année ;
• recevoir des alertes automatiques en cas d'anomalie ;
• repérer les heures de forte production pour y programmer vos appareils (lave-linge, lave-vaisselle, ballon d'eau chaude) et augmenter vos économies.

Un duo panneaux / micro-onduleur parfaitement dimensionné

Les panneaux de 600 W entrent dans la plage de puissance acceptée par le micro-onduleur (400 à 700 W par entrée). Leurs caractéristiques électriques respectent ses limites :

• tension de fonctionnement (Vmp) de 41,12 V, au cœur de la plage MPPT de 20 à 60 V ;
• tension à vide de 49,02 V, qui atteint environ 53,3 V par grand froid (-10 °C), sous le maximum de 61 V ;
• courant de fonctionnement (Imp) de 14,59 A, et 16,05 A avec un gain bifacial de +10 %, sous la limite de 18 A par entrée ;
• courant de court-circuit de 15,40 A, et même avec un gain bifacial de +25 % (environ 19,3 A), sous la limite de 25 A.

Composition du kit

• 4 × panneaux photovoltaïques ISYPOWER BIFACIAL NTYPE IP182x199-M-66-NB-600W
• 1 × micro-onduleur ISYPOWER IP-2250-W4
• 1 × suivi de production WiFi, intégré au micro-onduleur
• 8 × câbles MC4 de 2 m en 4 mm², prémontés à l'arrière des panneaux (2 par panneau)
• 4 × rallonges MC4 de 2 m en 4 mm²
• 1 × câble Plug and Play 2P+T de 5 m

Les fixations ne sont pas incluses dans ce kit.

Fonctionnement

1. Production : les quatre panneaux convertissent la lumière du soleil en courant continu, par leur face avant et leur face arrière.
2. Conversion : le micro-onduleur optimise chaque panneau grâce à ses 4 MPPT et transforme le courant en 230 V alternatif.
3. Autoconsommation : via le câble plug and play branché sur une prise dédiée, l'électricité alimente en priorité les appareils en fonctionnement dans le logement.
4. Surplus : si la production dépasse la consommation du moment, l'excédent part sur le réseau public.
5. Suivi : la production est visible en temps réel, panneau par panneau, dans l'application ISYPOWER Cloud.

Puissance et performances

• Puissance crête des panneaux : 4 × 600 Wc = 2400 Wc
• Puissance de sortie nominale du micro-onduleur : 2250 VA
• Production possible avec le gain bifacial : jusqu'à 3000 W côté panneaux, pour atteindre plus souvent les 2250 VA de sortie

Production et économies estimées : le kit produit environ 3790 kWh par an. Valorisée à 0,194 € par kWh, cette production représente jusqu'à environ 735 € d'économies par an si elle est entièrement autoconsommée. La part réellement autoconsommée dépend de vos habitudes : programmer vos appareils en journée permet de l'augmenter.

Installation et raccordement

• Branchement : le câble plug and play 2P+T de 5 m relie le micro-onduleur à une prise 230 V. Avec 4 panneaux, le branchement se fait sur une prise et une ligne électrique dédiées, pour éviter toute surcharge du circuit.
• Micro-onduleur : boîtier aluminium IP67, installation en extérieur.
• Panneaux : 2279 × 1134 × 30 mm pour 32 kg chacun. Ils se raccordent au micro-onduleur grâce aux câbles MC4 prémontés et aux 4 rallonges MC4 fournies.
• Raccordement au coffret AC : le micro-onduleur peut aussi être raccordé à un coffret AC via son câble propriétaire.
• Fixations : non incluses dans ce kit.

Compatibilité et évolutivité

Le kit s'intègre dans l'écosystème ISYPOWER et peut évoluer avec des équipements proposés en option :

• Passerelle ISYPOWER IP-SMARTIA-W3 : pilotage intelligent de l'écosystème ISYPOWER et fonction zéro injection.
• Batterie ISYPOWER TITAN 2400 : stockage de l'énergie pour l'utiliser le soir. Le micro-onduleur IP-2250-W4 est entièrement compatible avec les batteries ISYPOWER TITAN et LINK.

Pilotage intelligent et zéro injection

Par défaut, le surplus non consommé est injecté sur le réseau. Avec la passerelle SMART AI (IP-SMARTIA-W3, en option), le micro-onduleur peut fonctionner en zéro injection : la production est ajustée en temps réel à la consommation du logement, pour éviter d'injecter gratuitement de l'énergie sur le réseau. Cette fonction nécessite la passerelle et sa configuration ; elle n'est pas active d'origine.

Réglementation et démarches

• Déclaration Enedis : toute installation de production raccordée au réseau, même en plug and play, doit être déclarée à Enedis par une convention d'autoconsommation sans injection (CACSI). La démarche est gratuite et se fait en ligne.
• Urbanisme : selon l'emplacement des panneaux, une déclaration préalable de travaux peut être nécessaire en mairie.
• Conformité : le kit respecte la norme NF C 15-100 pour une installation plug and play sur prise et ligne dédiées.

Avantages clients

• Jusqu'à 735 € d'économies par an pour environ 3790 kWh produits.
• 2400 Wc sur un seul micro-onduleur : la puissance plug and play la plus élevée de la gamme sur un micro-onduleur unique.
• Panneaux haute puissance : 600 W et 23,22 % de rendement, pour produire plus avec seulement 4 panneaux.
• Jusqu'à +25 % de production grâce aux panneaux bifaciaux.
• Un MPPT par panneau : chaque panneau est optimisé séparément, sans perte liée à l'ombrage d'un voisin.
• Suivi de production WiFi intégré : production en temps réel, suivi panneau par panneau et alertes automatiques, sans abonnement ni boîtier supplémentaire.
• Évolutif : zéro injection et batterie TITAN disponibles en option.
• Garanties longues : panneaux 25 ans matériel et 30 ans production, micro-onduleur 15 ans.

Caractéristiques techniques

Kit

• Puissance crête : 2400 Wc (4 × 600 Wc)
• Puissance de sortie AC : 2250 VA
• Nombre de panneaux : 4
• Production annuelle estimée : 3790 kWh
• Économie annuelle estimée : 735 €
• Suivi de production : WiFi intégré, application ISYPOWER Cloud gratuite
• Branchement : prise et ligne 230 V dédiées, câble 2P+T de 5 m
• Fixations : non incluses

Panneaux ISYPOWER IP182x199-M-66-NB-600W (× 4)

• Puissance nominale : 600 Wc
• Puissance avec gain bifacial de +10 % : 660 W
• Gain bifacial : jusqu'à +25 %
• Rendement : 23,22 %
• Technologie : N-Type TopCon, bifaciale, 132 cellules (66 × 2) de 182 × 199 mm
• Voc / Isc : 49,02 V / 15,40 A
• Vmp / Imp : 41,12 V / 14,59 A
• Coefficient de température Pmax : -0,30 %/°C
• Coefficient de température Voc : -0,25 %/°C
• Coefficient de température Isc : +0,046 %/°C
• Température de fonctionnement : -40 °C à +85 °C
• Courant maximal du fusible : 25 A
• Charge de vent / neige : 2400 Pa / 5400 Pa
• Vitrage : double verre trempé de 2 mm, traitement anti-reflet en face avant
• Cadre : alliage d'aluminium
• Indice de protection : IP68
• Dimensions / poids : 2279 × 1134 × 30 mm / 32 kg
• Câbles : 4 mm², 2 m, connecteurs compatibles MC4
• Protection : anti-PID et anticorrosion (TÜV Nord)
• Garantie : 25 ans matériel, 30 ans production (0,4 % de dégradation annuelle, 87,4 % à 30 ans)

Micro-onduleur ISYPOWER IP-2250-W4

• Puissance de sortie nominale : 2250 VA
• Puissance de module compatible : 400 à 700 W par entrée
• Nombre de MPPT : 4 (1 entrée DC par MPPT)
• Plage de tension MPPT : 20 à 60 V
• Tension d'entrée maximale : 61 V
• Courant d'entrée maximal : 18 A par entrée
• Courant de court-circuit maximal : 25 A
• Rendement maximal CEC : 96,5 %
• Rendement MPPT : 99,8 %
• Facteur de puissance : > 0,99
• Consommation nocturne : < 50 mW
• Indice de protection : IP67 (NEMA 6), boîtier aluminium, refroidissement passif
• Température ambiante : -40 °C à +65 °C
• Communication : WiFi 2,4 GHz intégré, application ISYPOWER Cloud (iOS, Android, PC)
• Protections : isolation galvanique, surtension DC et AC, surintensité, anti-îlotage
• Certification : EN 50549
• Garantie : 15 ans

Câblage

• Câbles MC4 prémontés : 8 × 2 m, 4 mm²
• Rallonges MC4 : 4 × 2 m, 4 mm²
• Câble Plug and Play : fiche 2P+T, 5 m, 1,5 mm², prémonté en usine
