Présentation du produit :

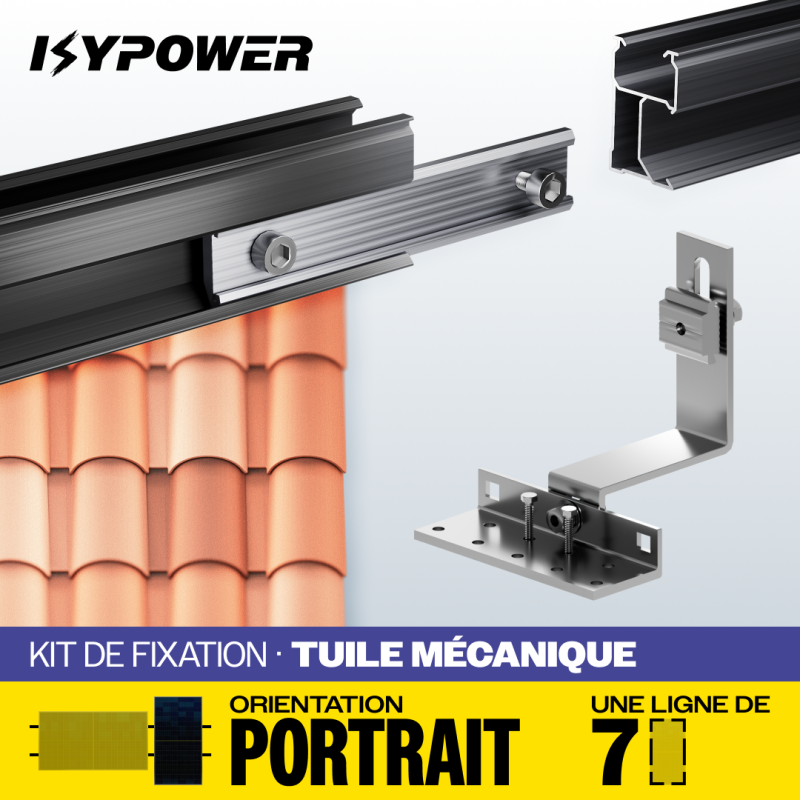

Le kit IZYFIX 7 Panneaux permet de fixer sept panneaux photovoltaïques de 30 mm sur une toiture en tuiles mécaniques. Composé d’une boîte Début et de trois boîtes Milieu, il assure une installation stable, rapide et sécurisée. Tous les composants sont fournis en finition noire (rails) pour une intégration élégante et discrète sur toiture résidentielle.
Contenu du kit :
16 rails aluminium 1,20 m Full Black
12 jonctions de rails avec visserie
4 bouchons de terminaison
16 crochets universels toiture (tuiles mécaniques)
32 vis à bois en inox
16 clips maintien câbles DC/AC
8 griffes de mise à la terre (contact panneau/rail)
8 agrafes de mise à la terre (liaison par câble cuivre 6 mm²)
7 platines de mise à la terre pour rails
4 brides finales (extrémités de ligne)
12 brides intermédiaires (entre panneaux)
8 fixations micro-onduleurs (compatibles tous modèles)
Composants du kit détaillés :
Rails : aluminium anodisé noir (Full Black), 1,20 m, profil léger pour surimposition
Jonctions : aluminium avec vis inox, assurant liaison mécanique et conductrice entre rails
Crochets : acier galvanisé haute résistance, fixation directe sur liteaux, pour tuiles mécaniques
Vis à bois : inox, tête hexagonale, fixation robuste et durable
Brides finales & intermédiaires : aluminium anodisé noir, visserie inox, pour panneaux 30 mm
Clips câbles : polyamide noir, résistants aux UV, compatibles câbles DC/AC de 4 à 6 mm²
Griffes et agrafes de terre : pour liaison électrique directe ou par câble, selon la méthode retenue
Platines de mise à la terre : pour raccordement au conducteur de terre 6 mm²
Fixations micro-onduleurs : adaptées à toutes marques de micro-onduleurs
Compatibilité :
✅ Panneaux : 30 mm uniquement
✅ Toitures : tuiles mécaniques exclusivement
✅ Micro-onduleurs : tous formats compatibles
✅ Pose : en surimposition, sans perçage de couverture
Conformité & sécurité :
Matériaux : aluminium anodisé, acier galvanisé, visserie inox
Normes environnementales (RoHS) :
(Pb) IEC 62321-5:2013 – ICP-OES
(Cd) IEC 62321-5:2013 – ICP-OES
(Hg) IEC 62321-4:2013+AMD1:2017 CSV – ICP-OES
(Cr(VI)) IEC 62321-7-1:2015 – UV-Vis
(PBBs) IEC 62321-6:2015 – GC-MS
(PBDEs) IEC 62321-6:2015 – GC-MS
Mise à la terre : par griffes, agrafes ou platines
Testé pour conditions d’installation résidentielle exigeantes
