Présentation du produit :

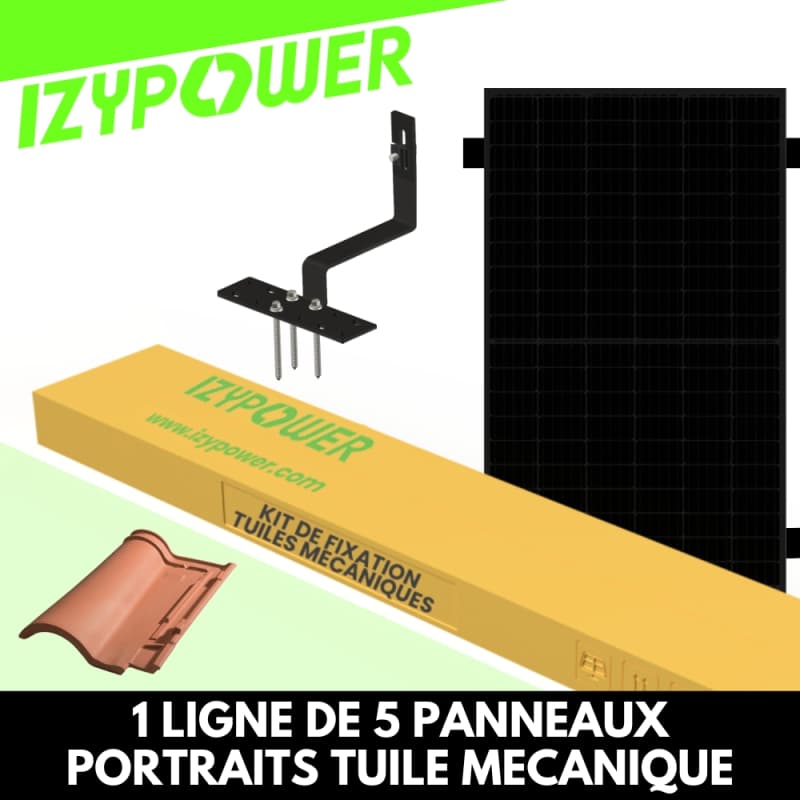

Le kit IZYFIX 5 Panneaux combine une boîte Début et deux boîtes Milieu pour permettre l’installation fiable et rapide de cinq panneaux solaires de 30 mm sur toiture en tuiles mécaniques. Chaque élément du kit est sélectionné pour sa robustesse, sa simplicité de pose et sa compatibilité avec les micro-onduleurs du marché. Finition noire élégante pour une intégration esthétique sur toiture visible.
Contenu du kit :
12 rails aluminium 1,20 m Full Black
8 jonctions de rails avec visserie
4 bouchons de terminaison
12 crochets universels toiture (tuiles mécaniques)
24 vis à bois en inox
12 clips maintien câbles DC/AC
6 griffes de mise à la terre (contact panneau/rail)
6 agrafes de mise à la terre (liaison par câble cuivre 6 mm²)
5 platines de mise à la terre pour rails
4 brides finales (extrémités de ligne)
8 brides intermédiaires (entre panneaux)
6 fixations micro-onduleurs (compatibles tous modèles)
Composants du kit détaillés :
Rails : aluminium anodisé noir (Full Black), 1,20 m, profil léger pour surimposition
Jonctions : liaison mécanique rigide entre rails – aluminium + visserie inox
Crochets : acier galvanisé renforcé – fixation sur liteaux pour tuiles mécaniques
Vis à bois : inox – tête hexagonale – perçage efficace et sécurisé
Brides finales & intermédiaires : anodisées noir, visserie inox, pour panneaux 30 mm
Clips câbles : clips polyamide pour câbles DC et AC, passage de 4 à 6 mm²
Griffes & agrafes de terre : selon méthode choisie – contact rail ou liaison câble 6 mm²
Platines de terre : à visser directement sur rail pour raccordement au conducteur de terre
Fixations micro-onduleurs : compatibles toutes marques (Stepuptech, Hoymiles, Deye, etc.)
Compatibilité :
✅ Panneaux : 30 mm d'épaisseur uniquement
✅ Toitures : exclusivement tuiles mécaniques
✅ Pose : surimposition sans perçage
✅ Micro-onduleurs : tous formats y compris compacts
Conformité & sécurité :
Matériaux : aluminium anodisé, acier galvanisé, visserie inox
Normes environnementales (RoHS) :
(Pb) IEC 62321-5:2013 – ICP-OES
(Cd) IEC 62321-5:2013 – ICP-OES
(Hg) IEC 62321-4:2013+AMD1:2017 CSV – ICP-OES
(Cr(VI)) IEC 62321-7-1:2015 – UV-Vis
(PBBs) IEC 62321-6:2015 – GC-MS
(PBDEs) IEC 62321-6:2015 – GC-MS
Validé pour usage résidentiel – tests internes charge mécanique et torsion
