Présentation du produit :

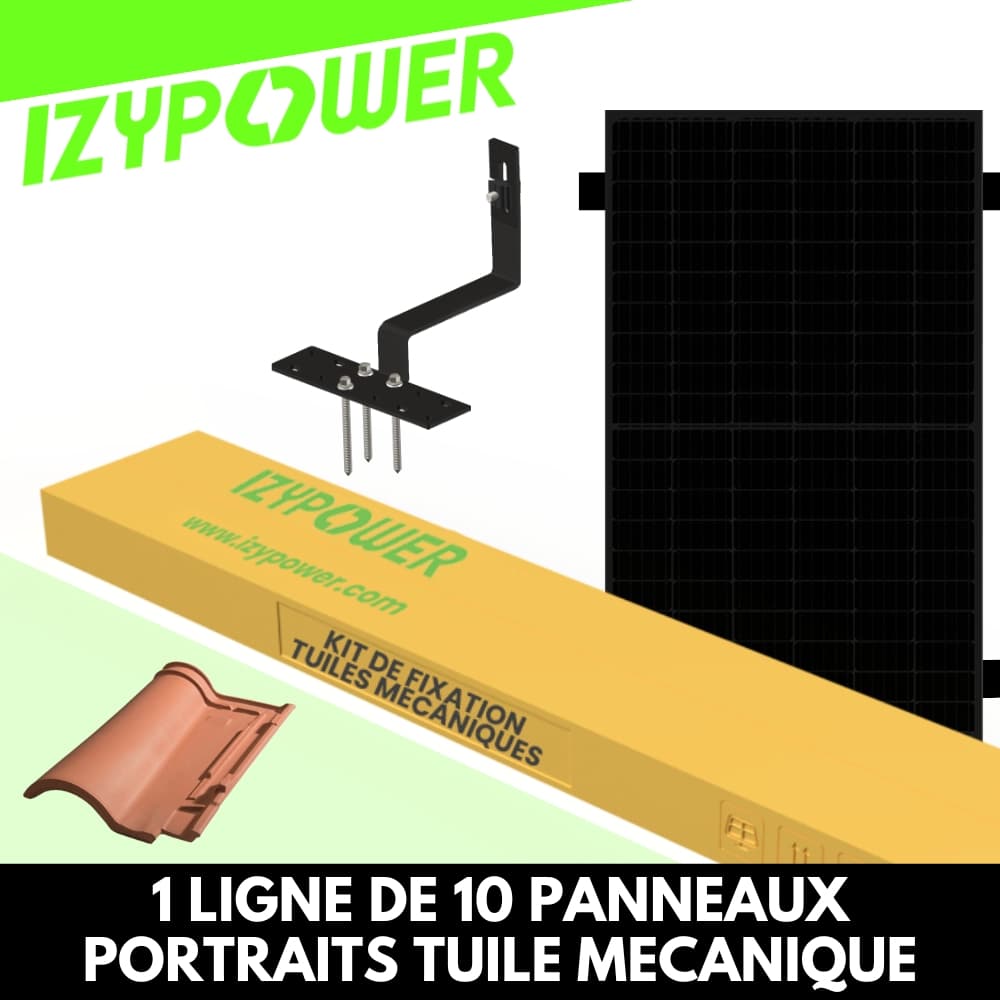

Le kit IZYFIX 10 Panneaux est prévu pour les installations résidentielles de grande capacité. Il permet de fixer dix panneaux solaires de 30 mm d'épaisseur sur toiture en tuiles mécaniques. Composé d’une boîte Début et de quatre boîtes Milieu, ce kit garantit un montage robuste, rapide et conforme aux bonnes pratiques solaires. Rails noirs pour une finition soignée.
Contenu du kit :
20 rails aluminium 1,20 m Full Black
18 jonctions de rails avec visserie
4 bouchons de terminaison
20 crochets universels toiture (tuiles mécaniques)
40 vis à bois en inox
20 clips maintien câbles DC/AC
10 griffes de mise à la terre (contact panneau/rail)
10 agrafes de mise à la terre (liaison par câble cuivre 6 mm²)
9 platines de mise à la terre pour rails
4 brides finales (extrémités de ligne)
16 brides intermédiaires (entre panneaux)
10 fixations micro-onduleurs (compatibles tous modèles)
Composants du kit détaillés :
Rails : aluminium anodisé noir (Full Black), 1,20 m, pour pose en surimposition
Jonctions : aluminium + vis inox, assurent la continuité structurelle et électrique
Crochets : acier galvanisé, adaptés aux tuiles mécaniques, ancrage solide
Vis à bois : inox, tête hexagonale, fixation directe sur charpente
Brides finales & intermédiaires : aluminium anodisé noir, visserie inox, adaptées aux panneaux 30 mm
Clips câbles : polyamide noir, pour câblage DC/AC – passage de 4 à 6 mm²
Griffes et agrafes de terre : pour liaison panneau/rail ou via câble de terre 6 mm²
Platines de terre : pour mise à la terre du rail via conducteur cuivre
Fixations micro-onduleurs : universelles, compatibles Stepuptech, Hoymiles, Deye…
Compatibilité :
✅ Panneaux : 30 mm uniquement
✅ Toitures : tuiles mécaniques exclusivement
✅ Micro-onduleurs : tous formats
✅ Pose : en surimposition, sans perçage
Conformité & sécurité :
Matériaux : aluminium anodisé, acier galvanisé, visserie inox
Normes environnementales (RoHS) :
(Pb) IEC 62321-5:2013 – ICP-OES
(Cd) IEC 62321-5:2013 – ICP-OES
(Hg) IEC 62321-4:2013+AMD1:2017 CSV – ICP-OES
(Cr(VI)) IEC 62321-7-1:2015 – UV-Vis
(PBBs) IEC 62321-6:2015 – GC-MS
(PBDEs) IEC 62321-6:2015 – GC-MS
Mise à la terre : conforme via griffe, agrafe ou platine vissée sur rail
Testé pour toiture résidentielle – résistance vent et poids
