Présentation du produit :

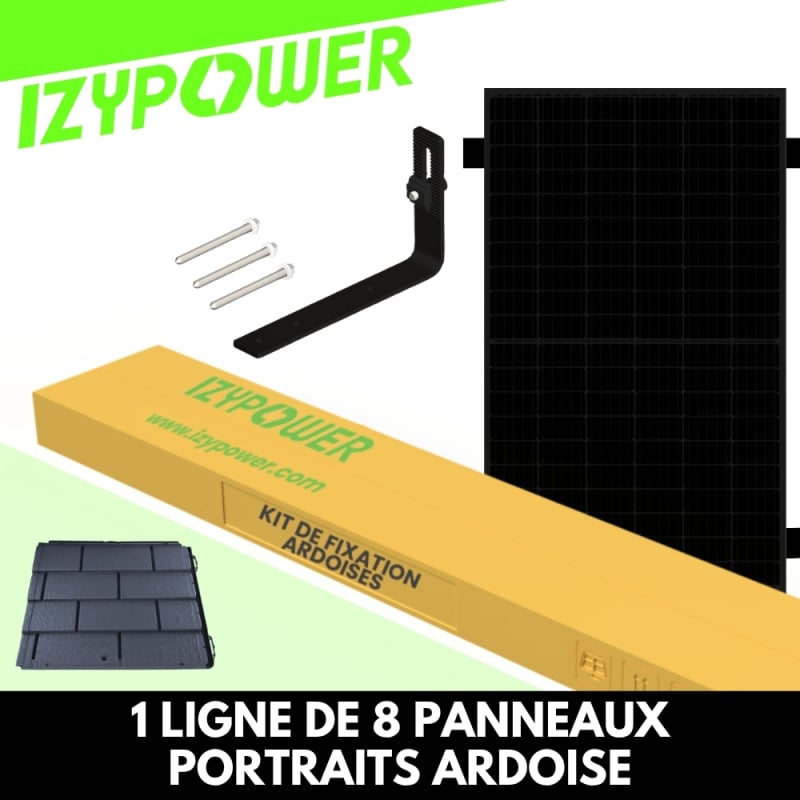

Le kit IZYFIX 8 Panneaux est spécialement conçu pour la fixation de huit panneaux solaires de 30 mm sur toiture en ardoises. Grâce à sa combinaison d’une boîte Début et de trois boîtes Milieu, il garantit une structure solide, esthétiquement soignée et parfaitement adaptée aux systèmes en autoconsommation résidentielle. Ce kit est 100 % compatible avec tous les micro-onduleurs standards du marché.
Contenu du kit :
16 rails aluminium 1,20 m Full Black
14 jonctions de rails avec visserie
4 bouchons de terminaison
16 crochets universels toiture (ardoises)
32 vis à bois en inox
16 clips maintien câbles DC/AC
8 griffes de mise à la terre (contact panneau/rail)
8 agrafes de mise à la terre (liaison par câble cuivre 6 mm²)
7 platines de mise à la terre pour rails
4 brides finales (extrémités de ligne)
12 brides intermédiaires (entre panneaux)
8 fixations micro-onduleurs (compatibles tous modèles)
Composants du kit détaillés :
Rails : aluminium anodisé noir (Full Black), longueur 1,20 m, pour pose en surimposition
Jonctions : en aluminium avec visserie inox, liaison mécanique et électrique entre rails
Crochets : en acier galvanisé, réglables, conçus pour ardoises
Vis à bois : en inox, tête hexagonale, conçues pour ancrage fiable en charpente
Brides finales & intermédiaires : aluminium anodisé noir, visserie inox, adaptées panneaux 30 mm
Clips câbles : polyamide noir, pour câbles DC et AC de 4 à 6 mm²
Griffes et agrafes de mise à la terre : installation rapide par contact ou câble 6 mm²
Platines de mise à la terre : à visser directement sur rail, compatibles conducteur cuivre 6 mm²
Fixations micro-onduleurs : universelles, adaptées à Deye, Hoymiles, Stepuptech…
Compatibilité :
✅ Panneaux : 30 mm uniquement
✅ Toitures : ardoises exclusivement
✅ Micro-onduleurs : tous formats
✅ Pose : en surimposition sans perçage
