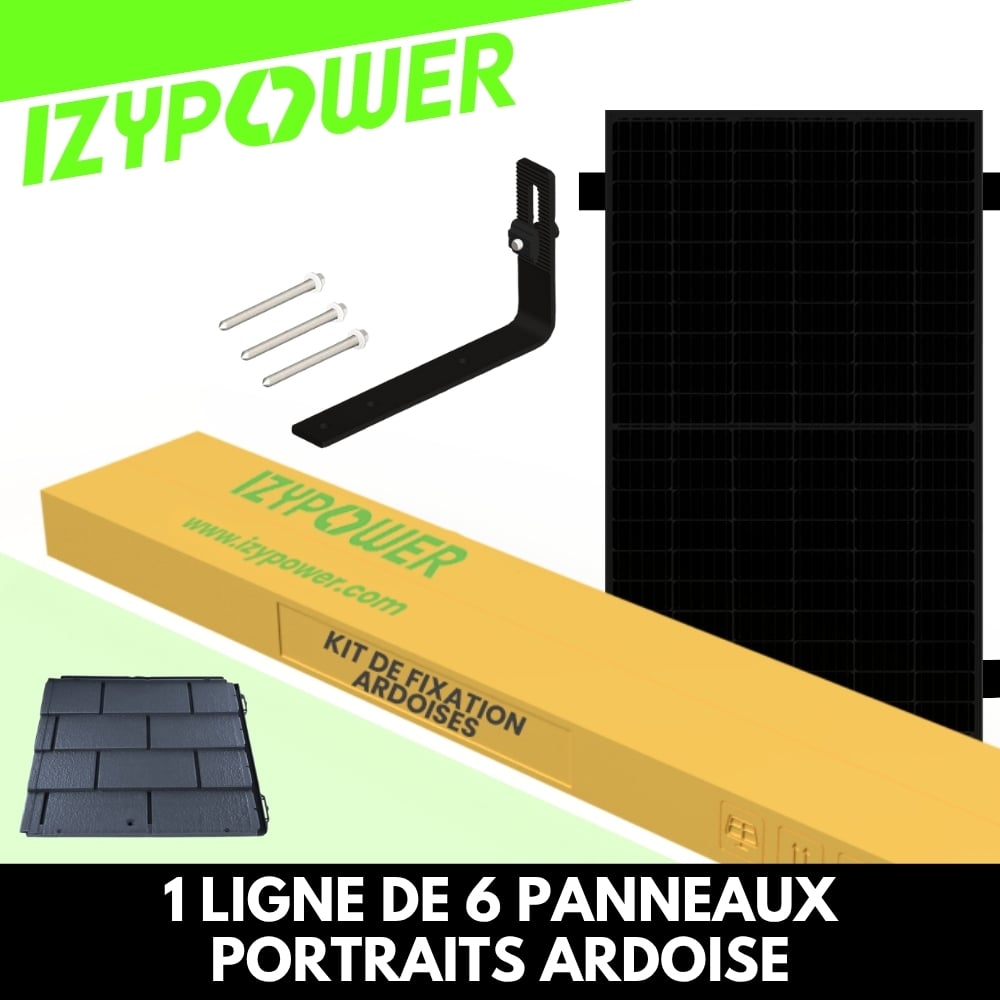

FIXATIONS 1 LIGNE DE 6 PANNEAUX ARDOISES PORTRAIT BOITE

Présentation du produit :

Le kit IZYFIX 6 Panneaux est conçu pour la fixation fiable de six modules photovoltaïques de 30 mm d'épaisseur sur toiture en ardoise. Il se compose d’une boîte Début et de deux boîtes Milieu, pour garantir une structure solide, rapide à poser et 100 % compatible avec les micro-onduleurs du marché. Rails noirs 1,2 m pour une intégration soignée.

Contenu du kit :

12 rails aluminium 1,20 m Full Black

10 jonctions de rails avec visserie

4 bouchons de terminaison

12 crochets universels toiture (ardoises)

24 vis à bois en inox

12 clips maintien câbles DC/AC

6 griffes de mise à la terre (contact panneau/rail)

6 agrafes de mise à la terre (liaison par câble cuivre 6 mm²)

5 platines de mise à la terre pour rails

4 brides finales (extrémités de ligne)

8 brides intermédiaires (entre panneaux)

6 fixations micro-onduleurs (compatibles tous modèles)

Composants du kit détaillés :

Rails : aluminium anodisé noir (Full Black), 1,20 m, légers, conçus pour pose en surimposition

Jonctions : robustes, en aluminium avec visserie inox pour jonction conductrice des rails

Crochets : acier galvanisé – fixation directe sur liteaux – optimisés pour ardoises

Vis à bois : inox – tête hexagonale – haute tenue à l’arrachement

Brides finales & intermédiaires : anodisées noires, compatibles panneaux 30 mm, visserie inox incluse

Clips câbles : polyamide résistant UV – pour câbles DC et AC de 4 à 6 mm²

Griffes et agrafes de terre : mise à la terre par contact ou câble, selon méthode retenue

Platines de mise à la terre : pour raccordement des rails à un conducteur 6 mm²

Fixations micro-onduleurs : adaptables à toutes marques (Hoymiles, Stepuptech, Deye…)

Compatibilité :

✅ Panneaux : 30 mm uniquement

✅ Toitures : ardoises uniquement

✅ Micro-onduleurs : tous formats compatibles

✅ Pose : en surimposition sans perçage

Conformité & sécurité :

Matériaux : aluminium anodisé, acier galvanisé, visserie inox

Normes environnementales (RoHS) :

(Pb) IEC 62321-5:2013 – ICP-OES

(Cd) IEC 62321-5:2013 – ICP-OES

(Hg) IEC 62321-4:2013+AMD1:2017 CSV – ICP-OES

(Cr(VI)) IEC 62321-7-1:2015 – UV-Vis

(PBBs) IEC 62321-6:2015 – GC-MS

(PBDEs) IEC 62321-6:2015 – GC-MS

Mise à la terre : conforme via griffe, agrafe ou platine

Testé pour usage résidentiel – excellente résistance mécanique
