COFFRET MONOPHASÉ BORNE DE RECHARGE IP-COFF-7MW

Rôle et sécurité du coffret de protection AC

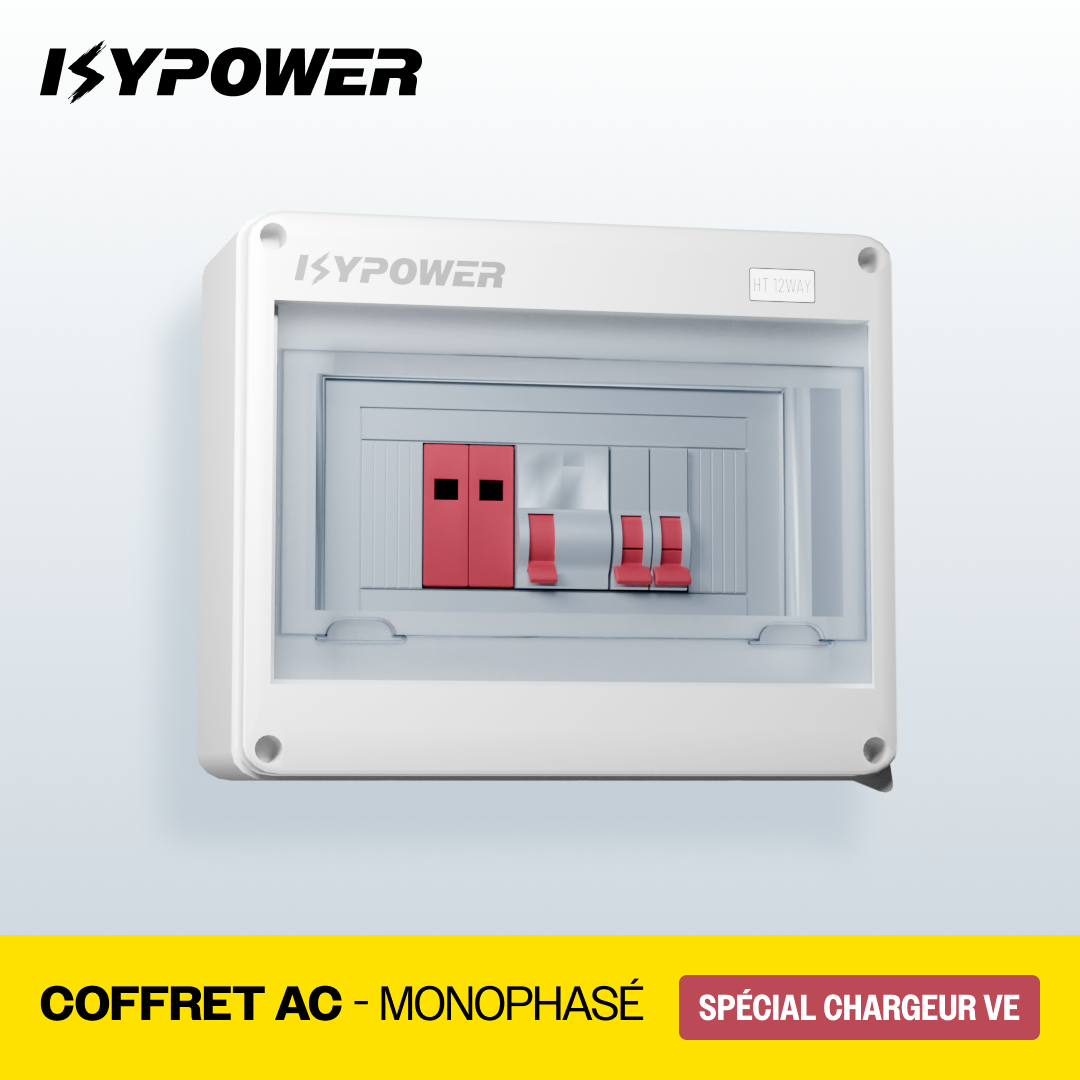

Le coffret pré-câblé et modulaire ISYPOWER IP-COFF-EV-MW est conçu pour sécuriser l'installation d'une borne de recharge pour véhicule électrique en habitat individuel. Il regroupe l'appareillage modulaire indispensable pour protéger à la fois l'installation domestique, la borne de recharge et le véhicule.

Composition et appareillages modulaires

Ce coffret intègre quatre composants de protection essentiels :

L'interrupteur différentiel Type B (40A, 30mA) : Exigé par la norme NF C 15-100-7-722. L'utilisation d'un interrupteur différentiel de Type B est indispensable et parfaitement adaptée aux infrastructures de recharge, car il garantit une détection infaillible des courants de fuite continus (DC).

Le disjoncteur principal (40A, Courbe C) : Calibré à 40A, il applique les marges nécessaires pour supporter une charge continue de 32A sans échauffement et protéger efficacement la ligne.

Le parafoudre Type 2 : Conforme aux seuils requis (I_n≥20" kA" , U_p≤1,2" kV" ) pour absorber les surtensions d'origine atmosphérique et préserver l'électronique sensible de la borne.

Le disjoncteur de protection du parafoudre (20A, Courbe C) : Assure l'isolement et la coupure sécurisée du parafoudre en cas de fin de vie de ce dernier.

Composition du kit

1 × Interrupteur différentiel monophasé 40A 30mA Type B

1 × Disjoncteur 40A Courbe C, Phase + Neutre

1 × Parafoudre Type 2 (I_n≥20" kA" , U_p≤1,2" kV" )

1 × Disjoncteur 20A Courbe C, Phase + Neutre pour la protection du parafoudre

1 × Coffret modulaire équipé d'une barrette de terre monobloc à 7 trous (6 à 16〖" mm" 〗^2) et de 3 presse-étoupes de traversée inférieure

Le coffret IP-COFF-EV-MW est conforme aux exigences de la norme NF C 15-100, notamment la section 7-722 relative aux infrastructures de recharge pour véhicules électriques (IRVE).

Avantages clients

Solution pré-assemblée et dimensionnée pour les bornes de recharge monophasées 32A (7,4 kW)

Intégration d'un interrupteur différentiel de Type B assurant une protection optimale contre les courants de fuite continus

Protection complète contre les surcharges, les courts-circuits et les surtensions

Caractéristiques techniques

Type de réseau : Monophasé (Ph+N+PE)

Calibre maximal admissible : 32A (7,4 kW)

Interrupteur différentiel : 40A, 30mA, Type B

Disjoncteur borne : 40A, Courbe C

Parafoudre : Type 2 (I_n≥20" kA" , I_max≥40" kA" , U_p≤1,2" kV" )

Protection parafoudre : Disjoncteur 20A Courbe C

Bornier de terre : Laiton massif d'un seul tenant, 7 trous (6 à 16〖" mm" 〗^2)

Garantie : 2 ans
